Система пошуку закладних пристроїв Delta X G2/6

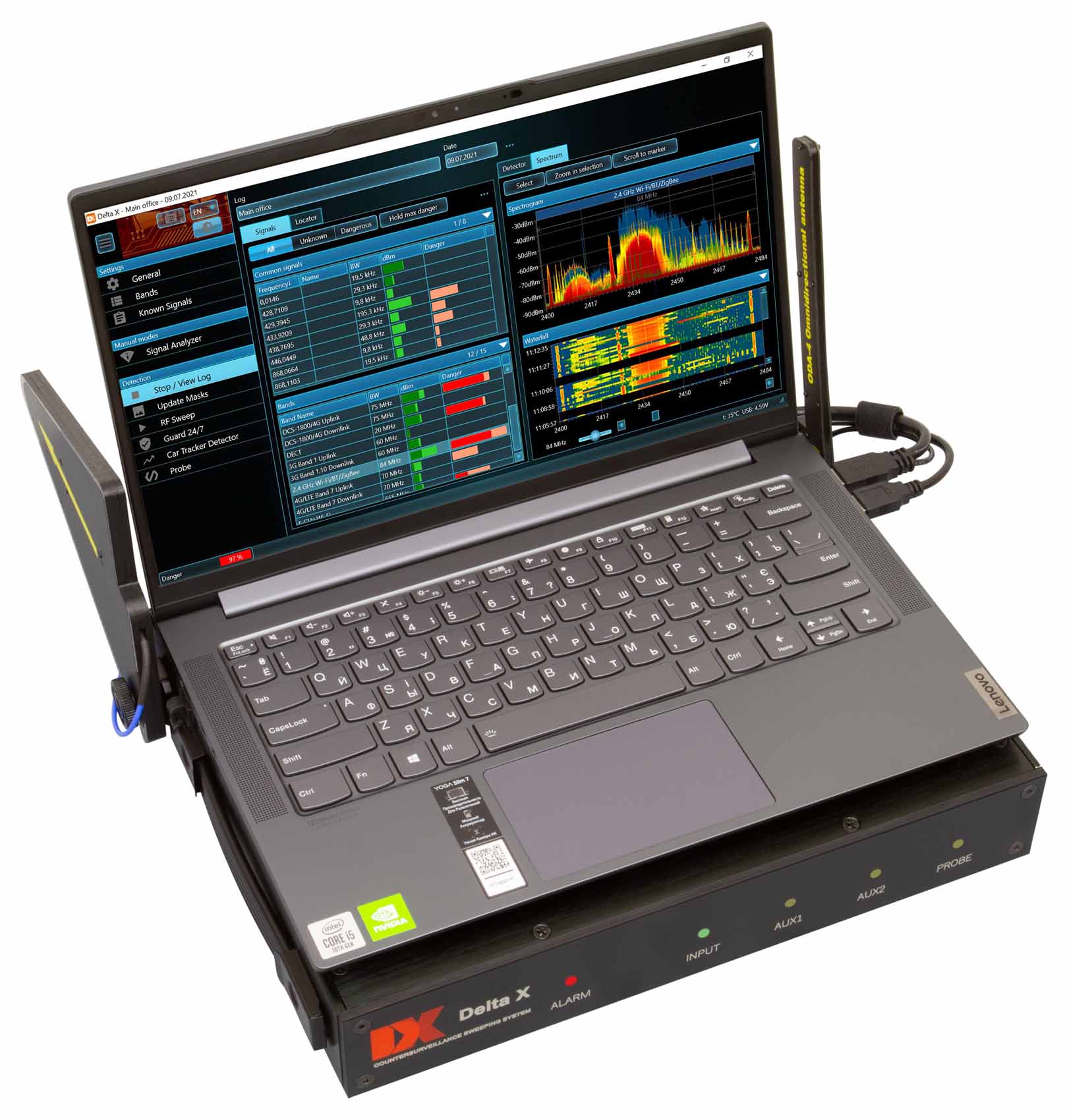

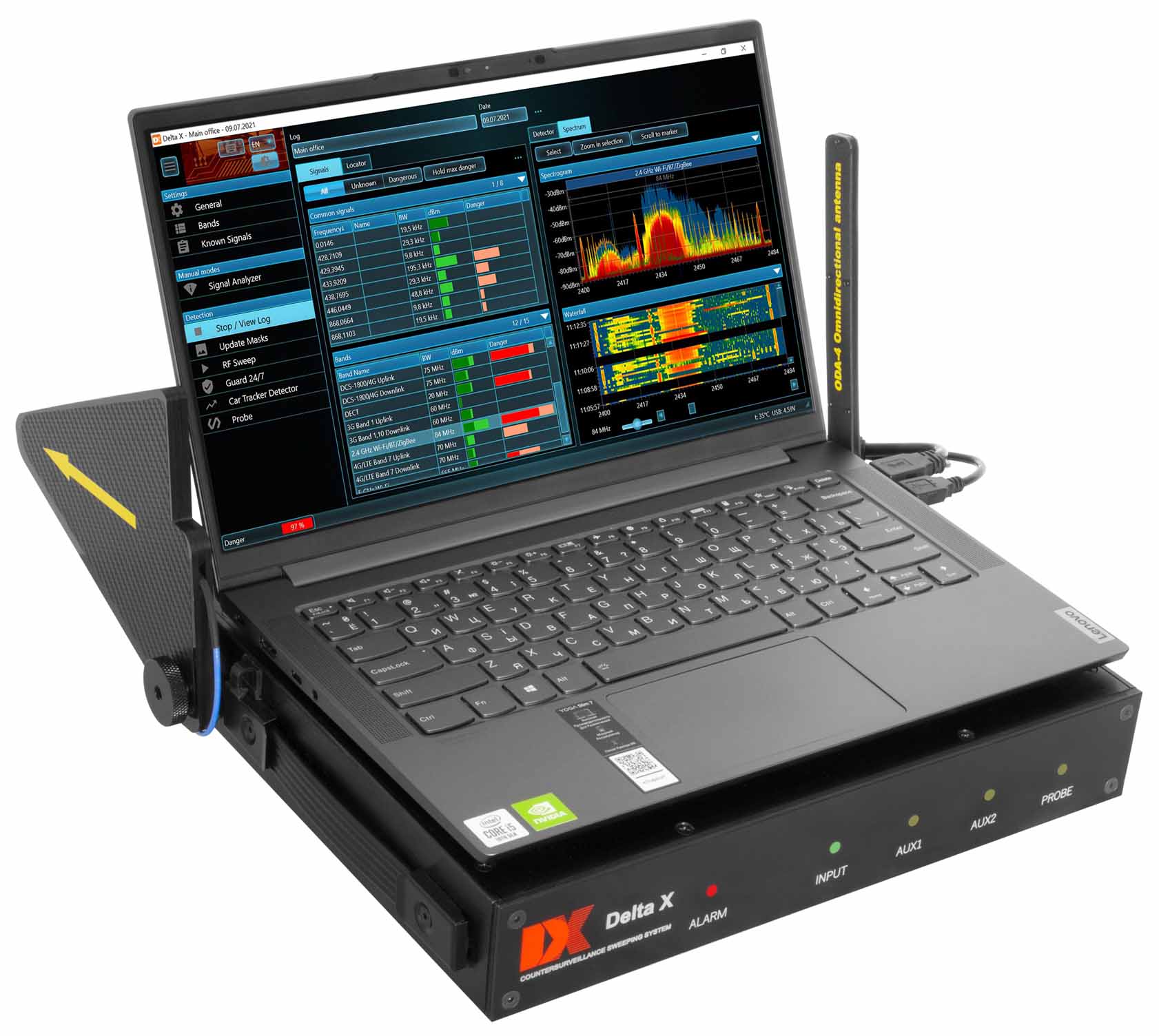

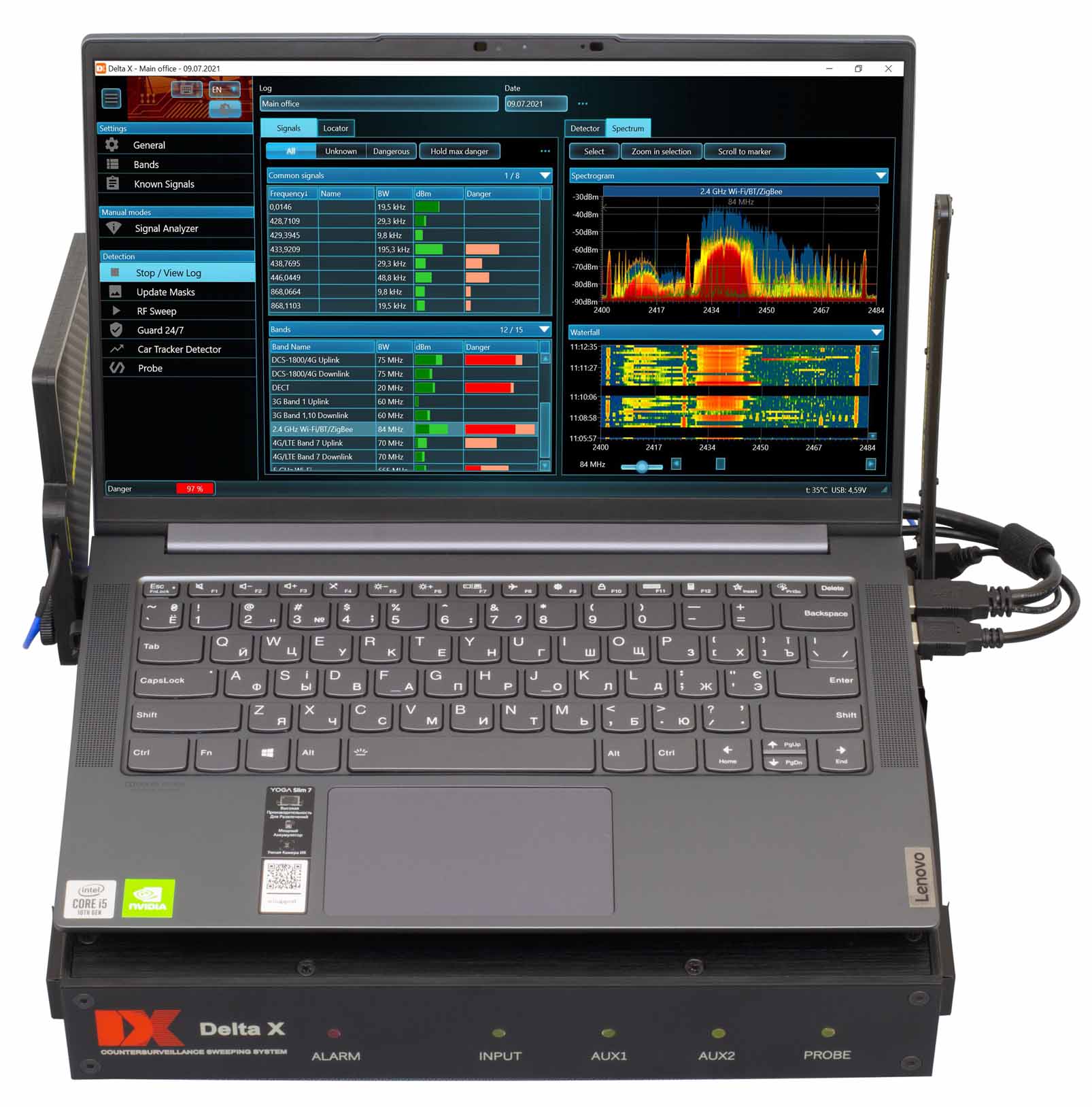

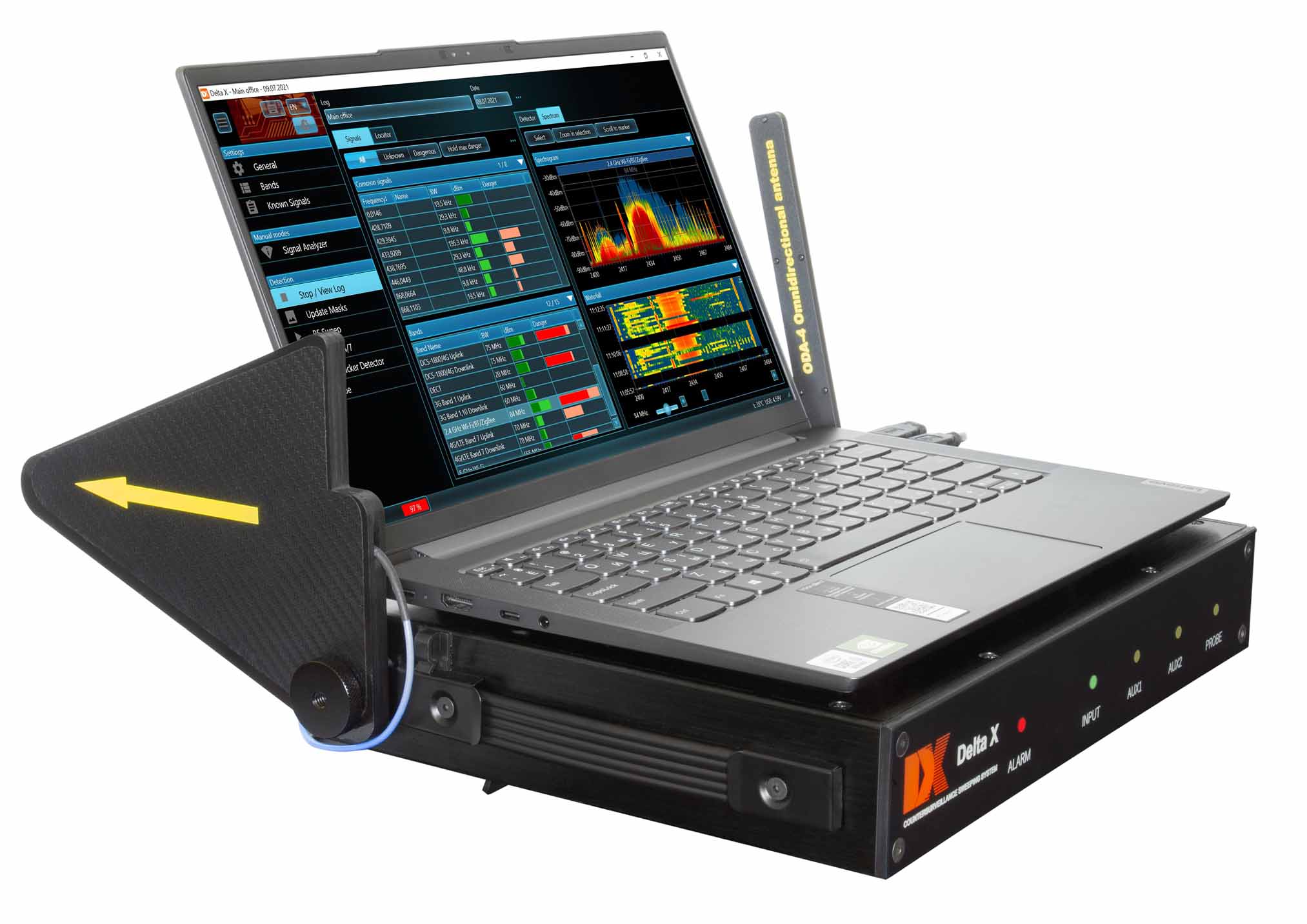

Друге покоління Delta X (G2) – це нова конструкція у вигляді переносного блоку зі зручним кріпленням ноутбука або планшета. Нова модель з’єднується з ноутбуком або планшетом за допомогою магнітних тримачів, які забезпечують надійне кріплення в будь-яких ситуаціях і дозволяють легко переміщати систему під час пошуку.

Можливості

• Легка в освоєнні та одночасно потужна пошукова система.
• Швидко і надійно виявляє всі види радіочастотних пристроїв негласного зняття інформа.ції в діапазоні до 6 ГГц або 12 ГГц, включаючи аналогові, цифрові, що працюють постійно й періодично, передають аудіо або відео, з шифруванням або без нього.
• Знаходить та ідентифікує закладні пристрої, що використовують цифрові стандарти GSM, 3G, 4G/LTE, 5G, Bluetooth, Wi-Fi, DECT та інші стандарти в діапазоні до 6 ГГц (12 ГГц).
• Аналізує канали Wi-Fi 2.4 ГГц, Wi-Fi 5 GHz, Bluetooth, Bluetooth LE та Bluetooth LE Advertising.
• Виявляє радіочастотні глушники (блокіратори, джаммери) на всіх діапазонах, включаючи діапазони мобільного зв’язку типу uplink та downlink, діапазони Глобальної Навігаційної Супутникової Системи (GPS, GLONASS, GALILEO, та ін.), Wi-Fi/Bluetooth, і т.д..
• Спектральний аналіз забезпечує високу чутливість та велику відстань виявлення, перевищуючи показники типових РЧ-детекторів та приймачів ближнього поля в 10-20 разів.
• Функція маскування фону дозволяє відсіяти безпечні сигнали, такі як телебачення, радіомовлення, базові станції зв’язку, радіозв’язок та ін., та зосередитись на пошуку локальних сигналів що створюють небезпеку.
• Можливість моніторингу радіочастотного середовища 24 години на добу з повною реєстрацією даних (спектральні траси, тривоги). Необмежена кількість журналів, кожен може містити необмежену історію подій.
• Швидке налаштування на частотний розподіл країни використання.
• Висока швидкість оновлення спектру та широка полоса пропускання реального часу забезпечують можливість реєстрації короткочасних сигналів.
• Пошукові режими “Всі Сигнали”, “Мобільні/GPS-трекери”, “Безпровідні/ISM”, “Низхідні/Навігація” та “Користувач”, а також два додаткових режими дослідження діапазону та сигналу для локалізації.

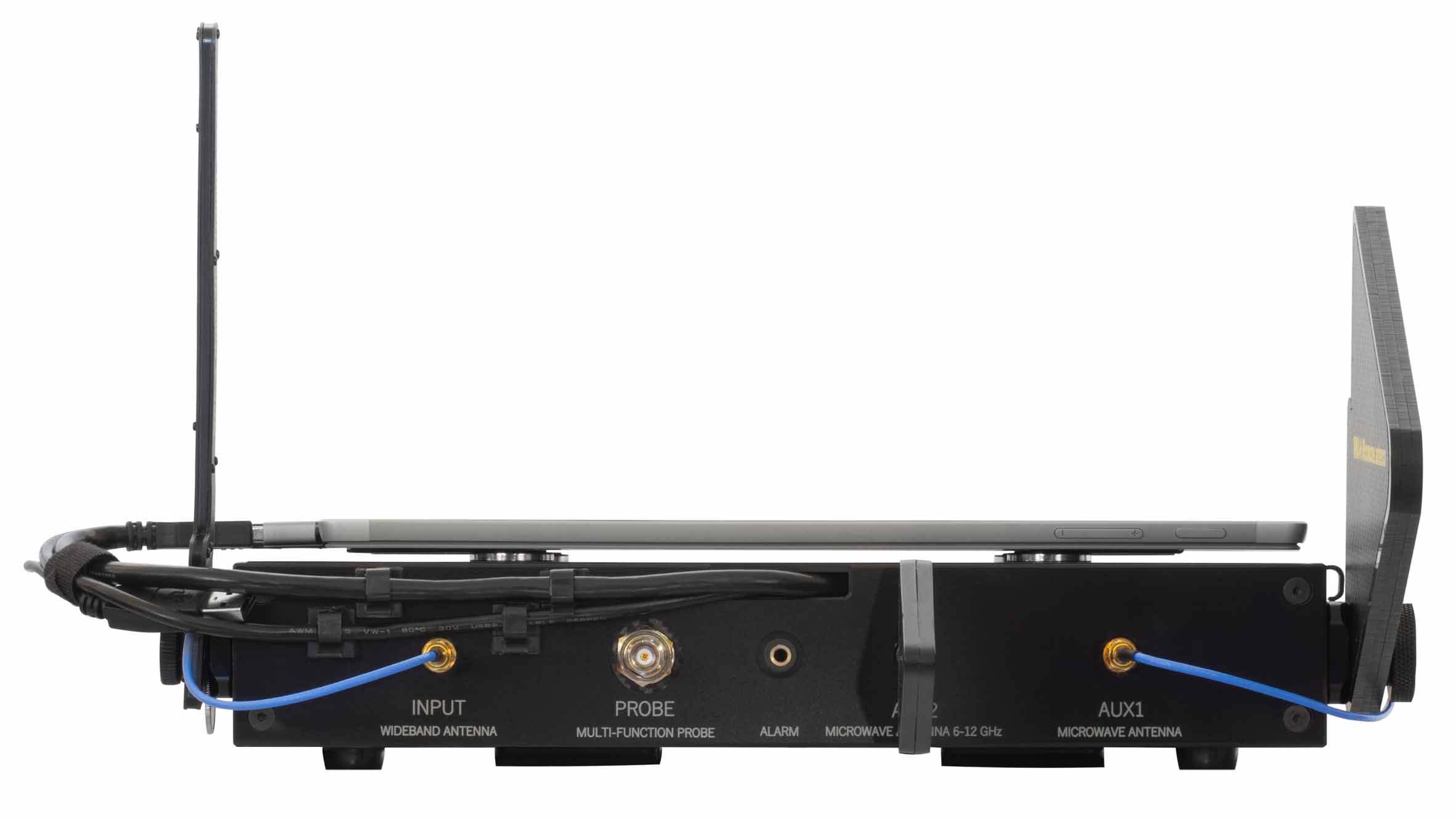

• Декілька антенних входів та вбудований антенний перемикач забезпечують максимальну чутливість у всьому діапазоні.

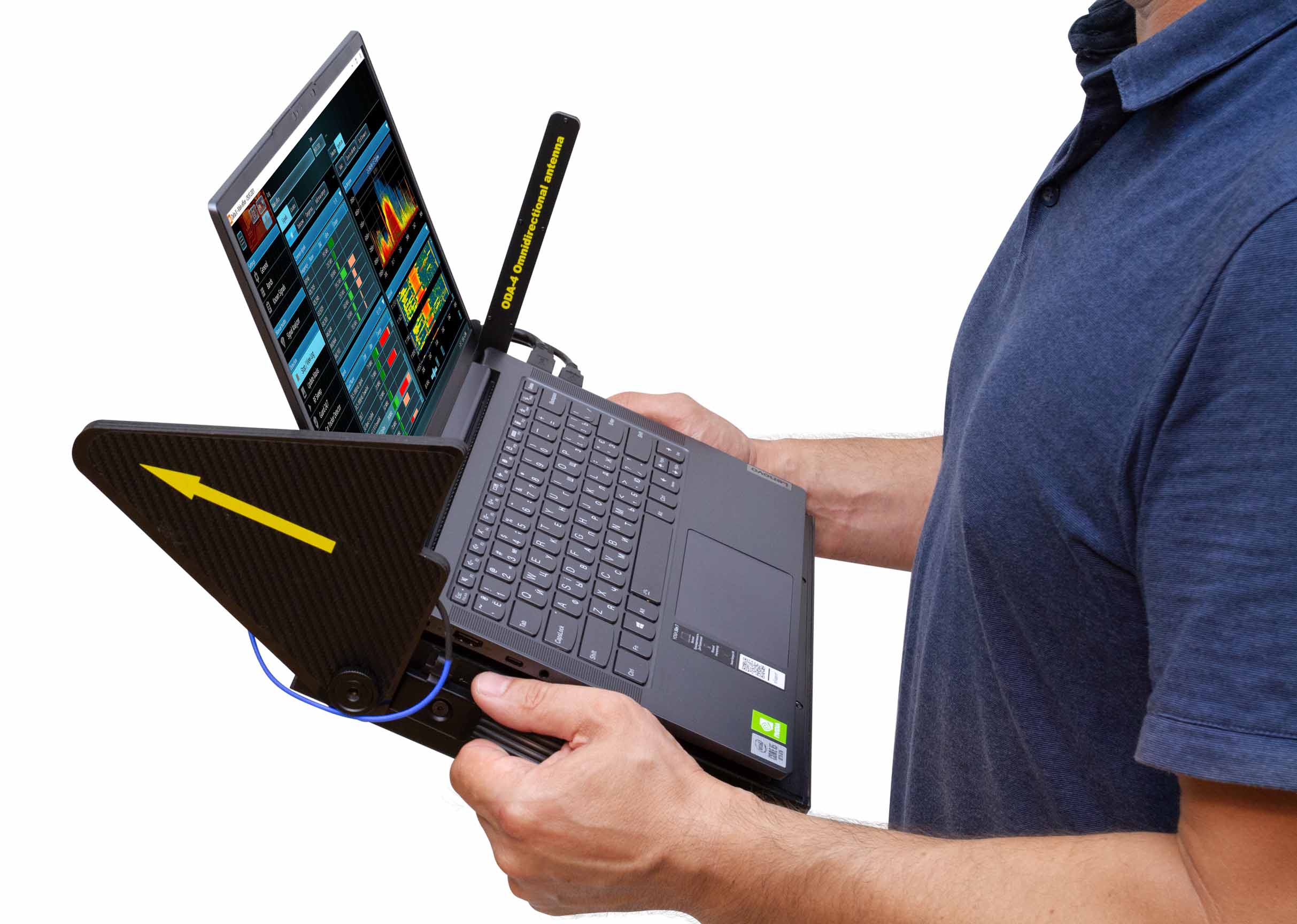

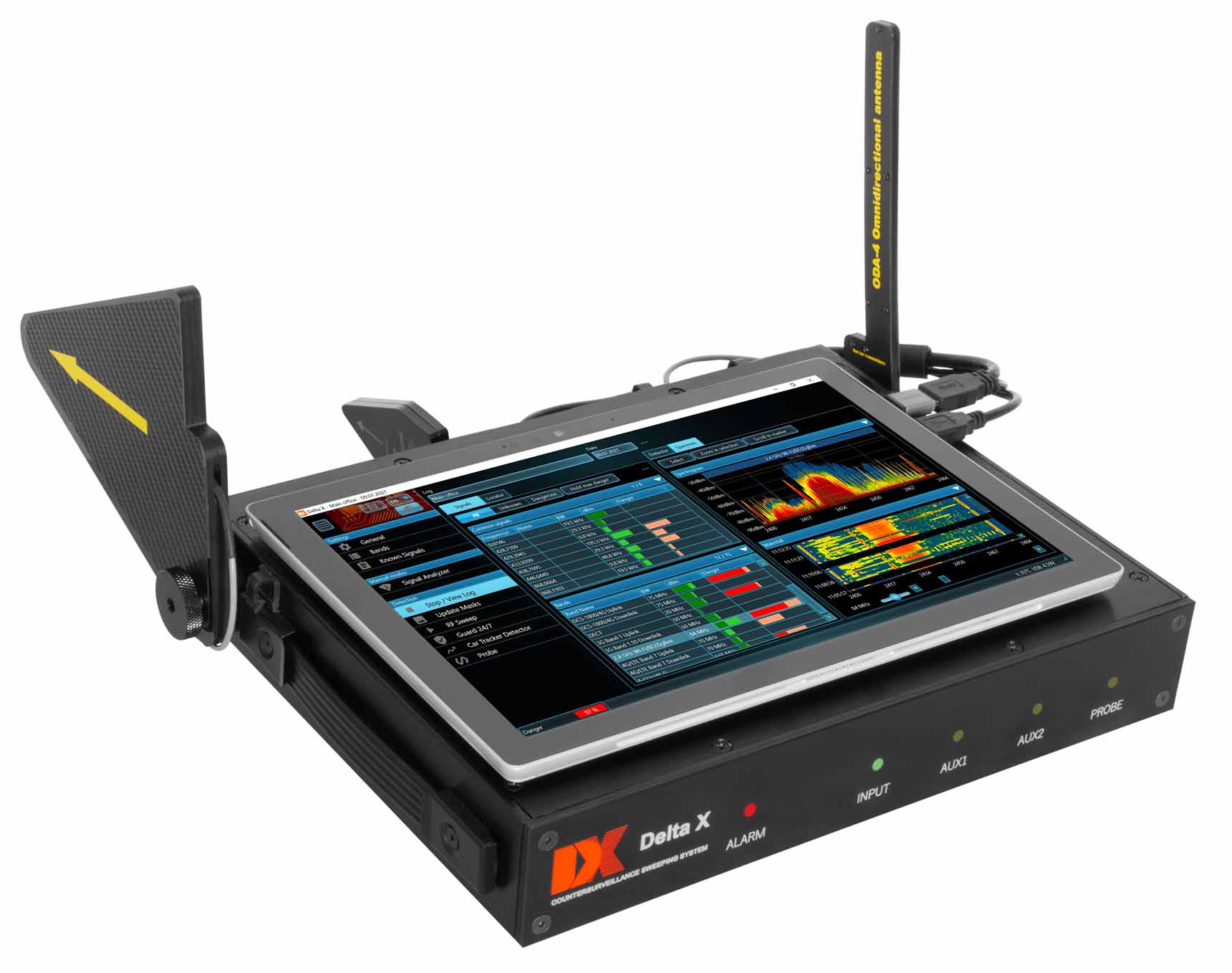

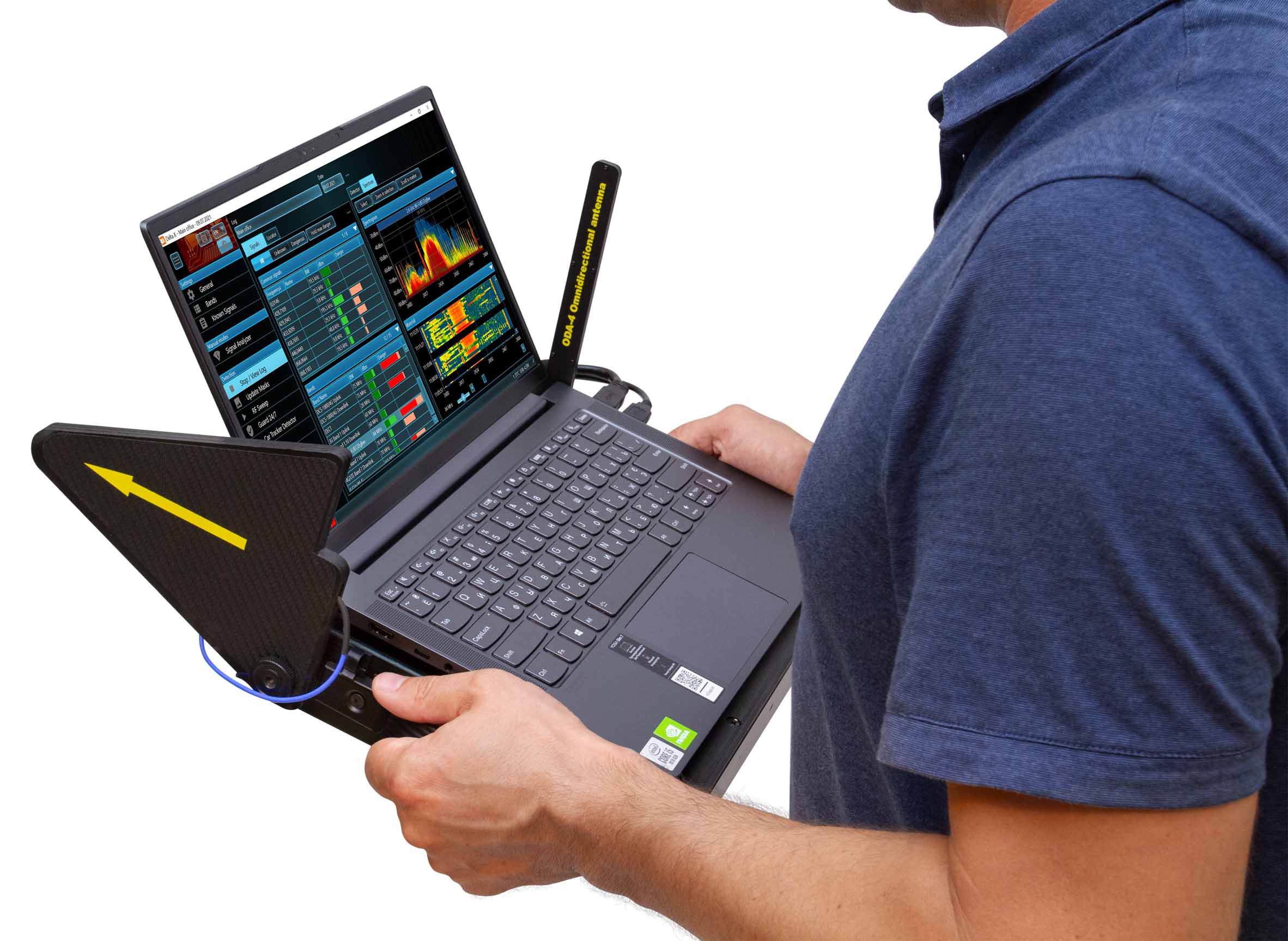

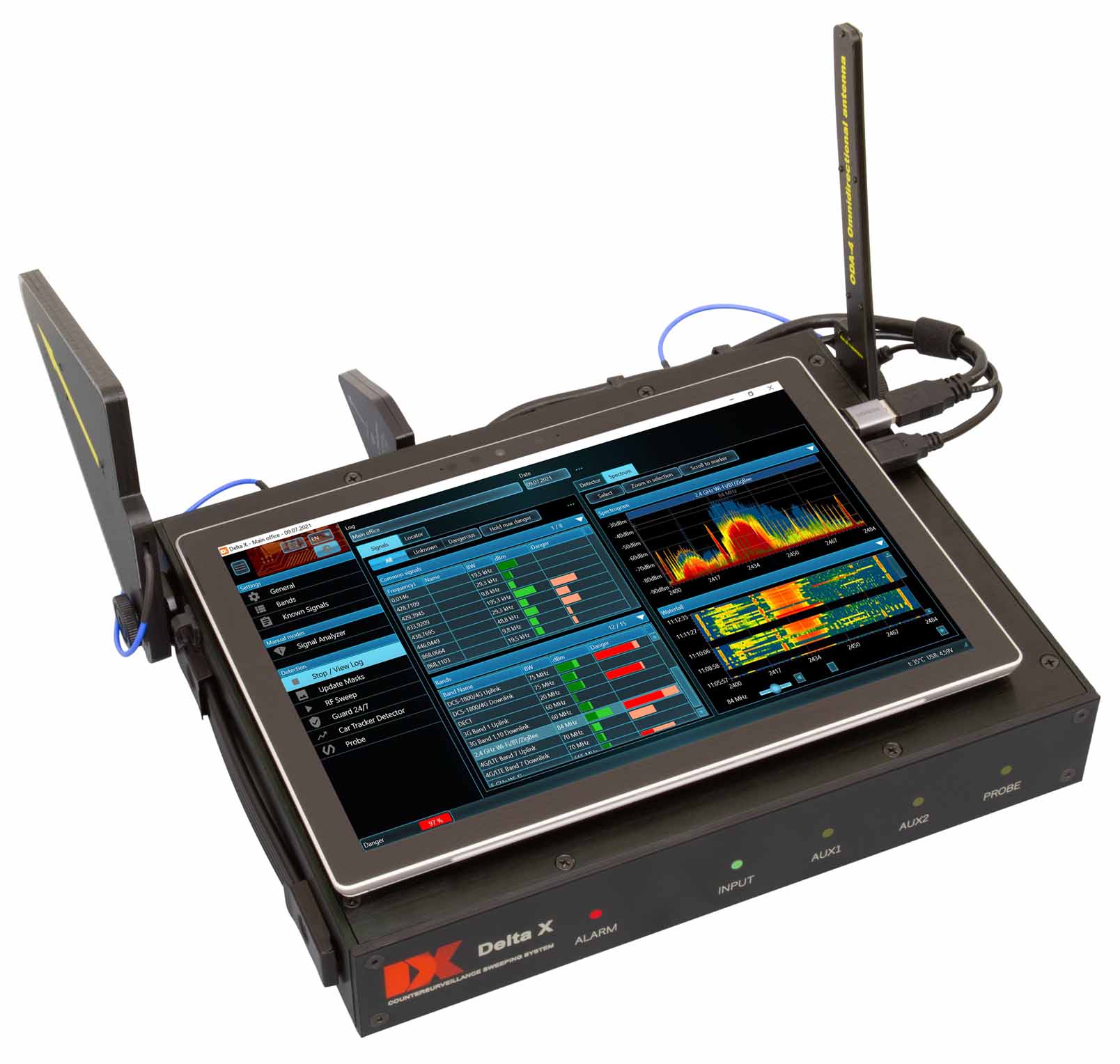

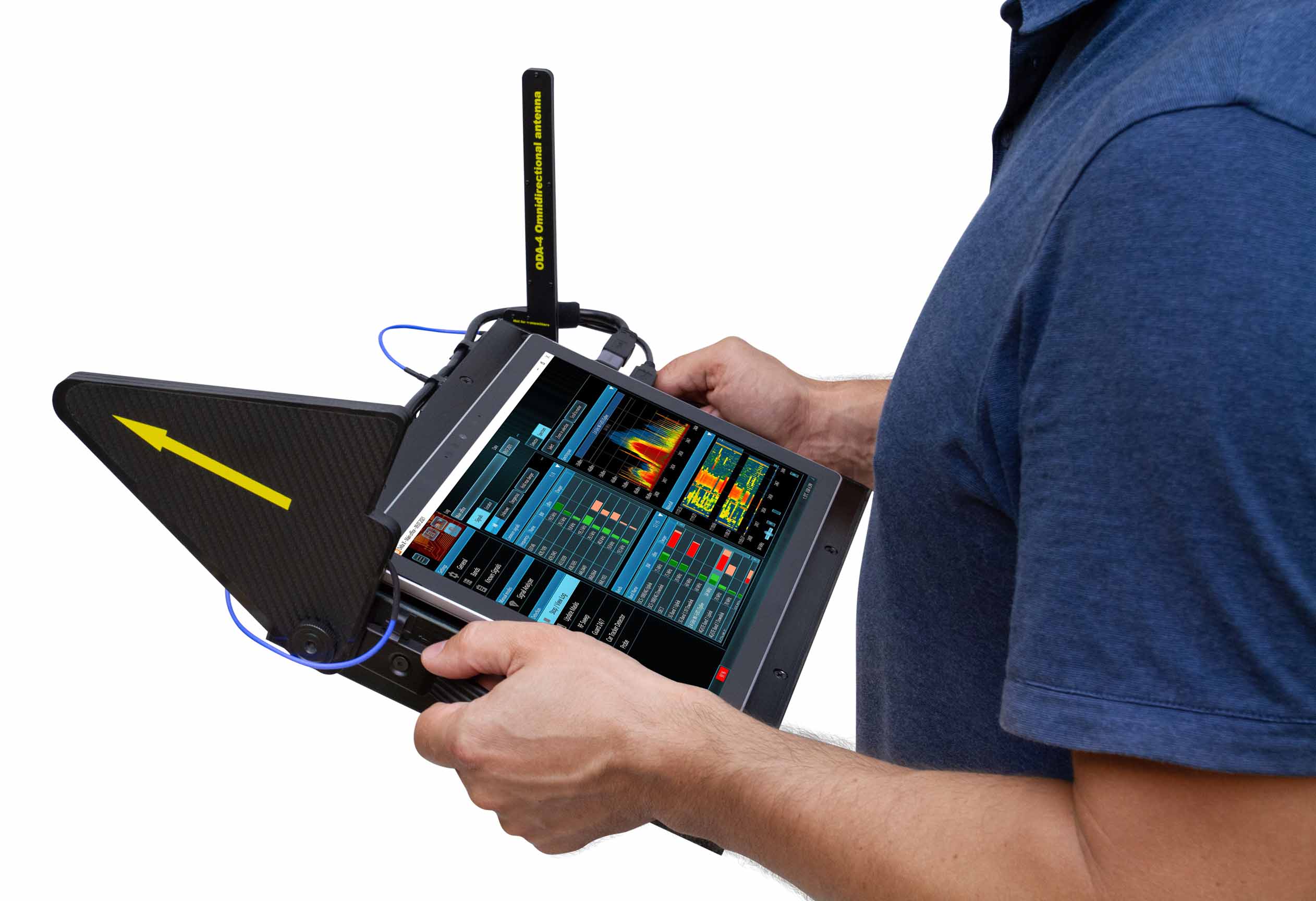

• Система працює з ноутбуком або планшетом та живиться від нього. Надійно з’єднується з ноутбуком або планшетом щоб переміщуватись під час пошуку та локалізації. Має зручну магнітну система кріплення ноутбука / планшета до головного блоку.
• Бокові ручки використовуються для переноски, а всі антени кріпляться до блоку.
• Транспортувальний кейс у комплекті поставки.

Інші Можливості

• Маркери небезпеки “Threat Marks” показують небезпечні сигнали на графіку спектру.
• Функція “Burst Hunt” (Пріоритет коротких сигналів) покращує виявлення короткочасних сигналів, таких як Wi-Fi, Bluetooth, 5G і т.д..
• Функція “Звукова тривога” попереджує користувача звуковим сигналом змінної інтенсивності про наявність небезпеки.
• Функція “Атенюатор” спрощую локалізацію біля потужних передавачів.
• Функція “Утримання максимальної небезпеки” автоматично відображує самий небезпечний діапазон або сигнал привертаючи увагу оператора на появу загрози.
• Функція демодуляції AM/FM.

Унікальні особливості Delta X

• Широкий діапазон частот: Delta X G2/6: 9 кГц – 6 ГГц.
• Виявляє несанкціоновану передачу інформації в мережі змінного струму, телефоні, кабелях Ethernet, сигналізації та інших проводах, а також в інфрачервоному діапазоні за допомогою багатофункціонального зонда, що входить в комплект.
• Створений на базі відкаліброваного аналізатора спектру, який забезпечує точні вимірювання в dBm.
• Розширений динамічний діапазон завдяки 14-розрядному АЦП аналізатора спектру.

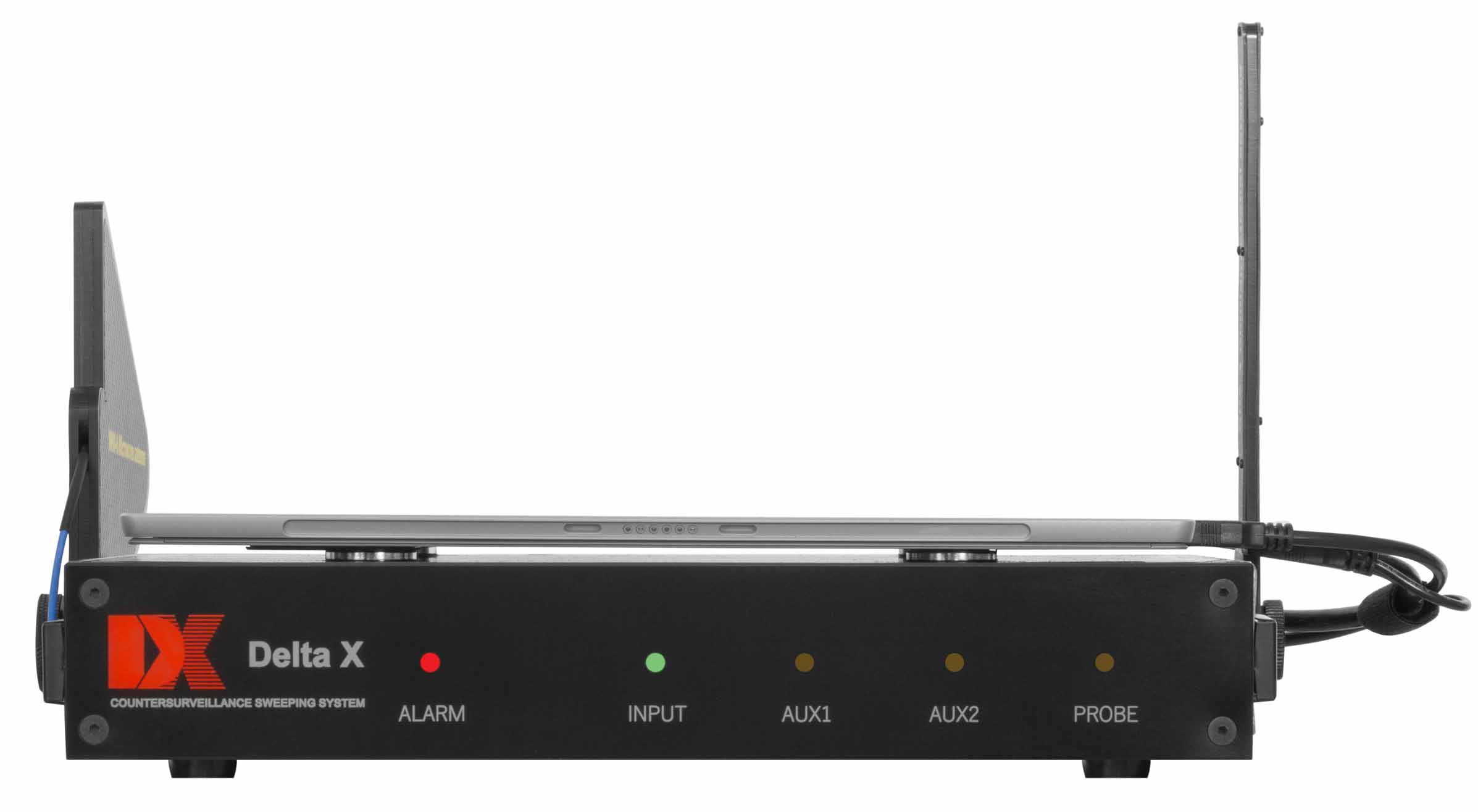

• Індикатор тривоги на передній панелі.
• Релейний вихід тривоги може активувати зовнішні пристрої при виявленні небезпечного сигналу.
• Оператор може змінювати розподіл частот між антенами.

Переваги

Широкий набір пошукових режимів

• В режимі “Всі сигнали” система аналізує спектр у всьому діапазоні частот та виявляє сигнали всіх видів.
• В режимі “Мобільні/GPS-трекери” система виявляє мобільні пристрої всіх стандартів, включаючи GPS-маяки, що встановлюються на транспорт та транслюють координати через мобільні мережі GSM, 3G, 4G/LTE та 5G (до 6/12 ГГц).
• В режимі “Безпровідні/ISM” Delta X швидко виявляє сигнали Wi-Fi, Bluetooth, ZigBee, DECT, LoRa та інші радіочастотні засоби.
• В режимі “Низхідні/Навігація” система сканує низхідні діапазони мобільного зв’язку та діапазони Глобальної Супутникової Системи Навігації (GNSS).

Унікальна система діапазонів

• За замовчуванням частотний проміжок розбитий на декілька базових діапазонів, на додаток до яких додається ряд мобільних та безпровідних діапазонів відповідно до місцевого частотного розподілу.
• Таблиця діапазонів може швидко налаштуватись на частотний розподіл країни використання та є її редагування у разі зміни частотного розподілу GSM, 3G, 4G/LTE та 5G.
• Кожний діапазон має окрему шкалу рівня та індивідуальний поріг для налаштування чутливості. Шкала рівня змінює колір на червоний в разі перевищення порогу.
• Історія тривог по кожному з діапазонів зберігається в журналі та може бути відображена на графіку.

Автоматичне розпізнавання сигналів

• Сигнали автоматично розпізнаються в спектрі, заносяться до списку, а потім автоматично оновлюються.
• Список сигналів доступний в режимі дослідження діапазону.
• Історія тривоги по кожному з сигналів зберігається в журналі та може бути відображена на графіку.
• Користувач може легко перейти до дослідження окремого сигналу щоб виконати його локалізацію.

Маскування фону

• Команда “Маскувати фон” дозволяє накопичити та замаскувати зовнішні сигнали, такі як сигнали телебачення, радіомовлення, ретранслятори мобільного зв’язку та ін. і таким чином зосередитись на виявленні ті льки тих передавачів, що розташовані в зоні пошуку.
• Маскування фону можна проводити в декі лькох точках.
• Зміщення спектральної маски (чутливість) задається порогом.

Аналіз Wi-Fi та Bluetooth

• По кожному каналу Wi-Fi 2.4 ГГц та 5 ГГц відображується окрема шкала рівня.
• Відображуються окремі шкали рівня для протоколів “Bluetooth”, “Bluetooth LE” та окремо для сповіщальних каналів “Bluetooth LE Advertising”.
• Можливе дослідження та локалізація кожного окремого каналу Wi-Fi або окремого протоколу “Bluetooth”, “Bluetooth LE” та “Bluetooth LE Advertising”.
• Відображується сітки каналів Wi-Fi, Bluetooth або Bluetooth LE на графіку спектру.
• Сканування точок доступу Wi-Fi або нез’єднаних пристроїв Bluetooth LE.
• Відображення точок доступу Wi-Fi або нез’єднаних пристроїв Bluetooth LE на графіку спектру або в списку.

Поріг та індикація тривоги

• Кожен діапазон має індивідуальний поріг чутливості що задається користувачем.
• Колір шкали змінюється на червоний при перевищенні рівня порогу.
• Сигнали, які перевищують поріг, автоматично розпізнаються та зберігаються.
• Функція “Звукова тривога” попереджує оператора при перевищенні порогу. Інтенсивність звукової тривоги наростає коли рівень росте, що полегшує локалізацію.
• По кожному діапазону та сигналу зберігається історія тривог з виводом на графік.

Виявлення РЧ глушників

• Скануються діапазони, на яких можуть працювати глушники радіочастотного сигналу мобільні низхідні канали зв’язку та діапазони Глобальної Навігаційної Супутникової Системи (GNSS).
• Функція “Виявляти РЧ глушники” активує вимірювання рівня шуму на діапазонах та особливу звукову тривогу.
• Коли виявлено наявність перешкод, оператор може знайти джерело сигналу за допомогою шкали “Рівень шуму” та звукової сигналізації.
• Окрім мобільних низхідних каналів зв’язку та супутникових діапазонів, можна сканувати на наявність перешкод будь-які інші діапазони.

Технічні характеристики

Додаткове Обладнання

Всенаправлена широкодіапазонна антена ODA-4

Документація та Файли

---

PDF, 6 МБ

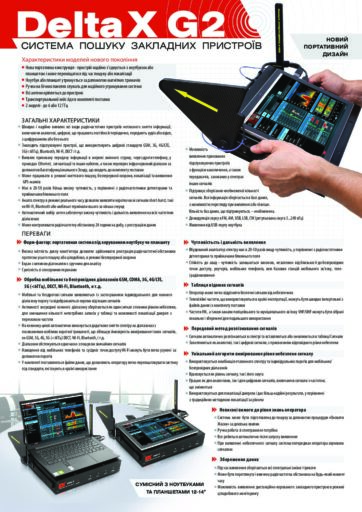

Delta X G2 Spec Ukr

PDF, 3 МБ

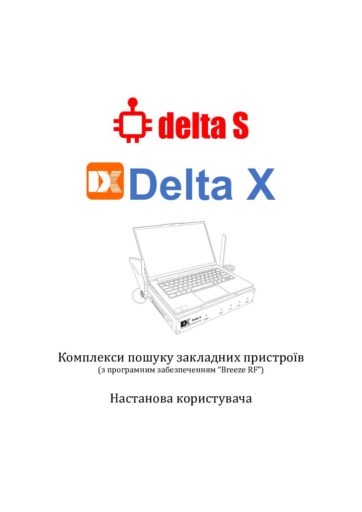

Delta X, Delta S з Breeze RF Посібник користувача

PDF, 7 МБ

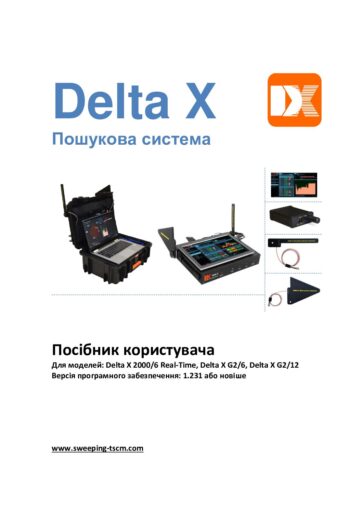

Delta X 1.231 User Manual Ukr
