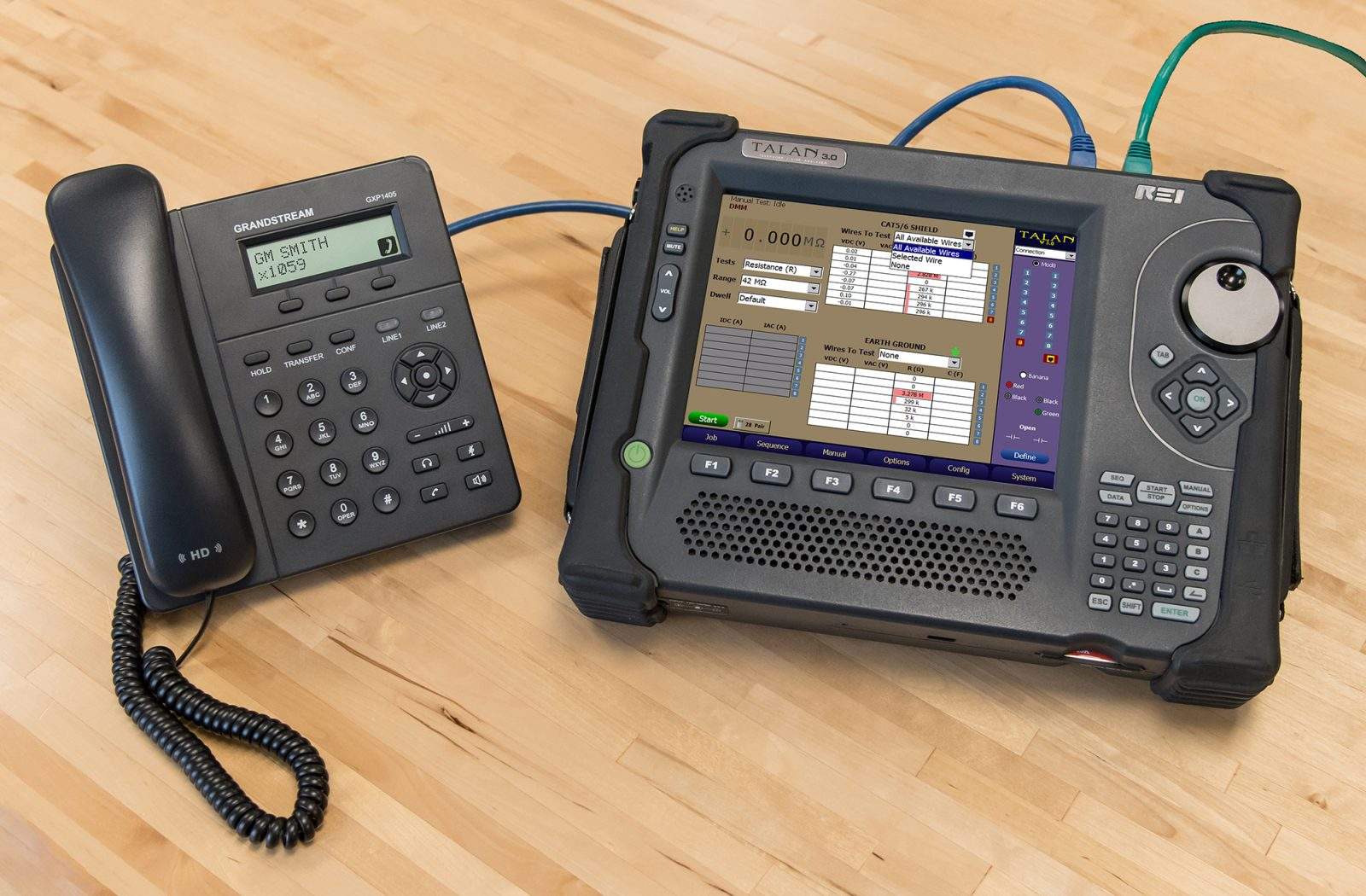

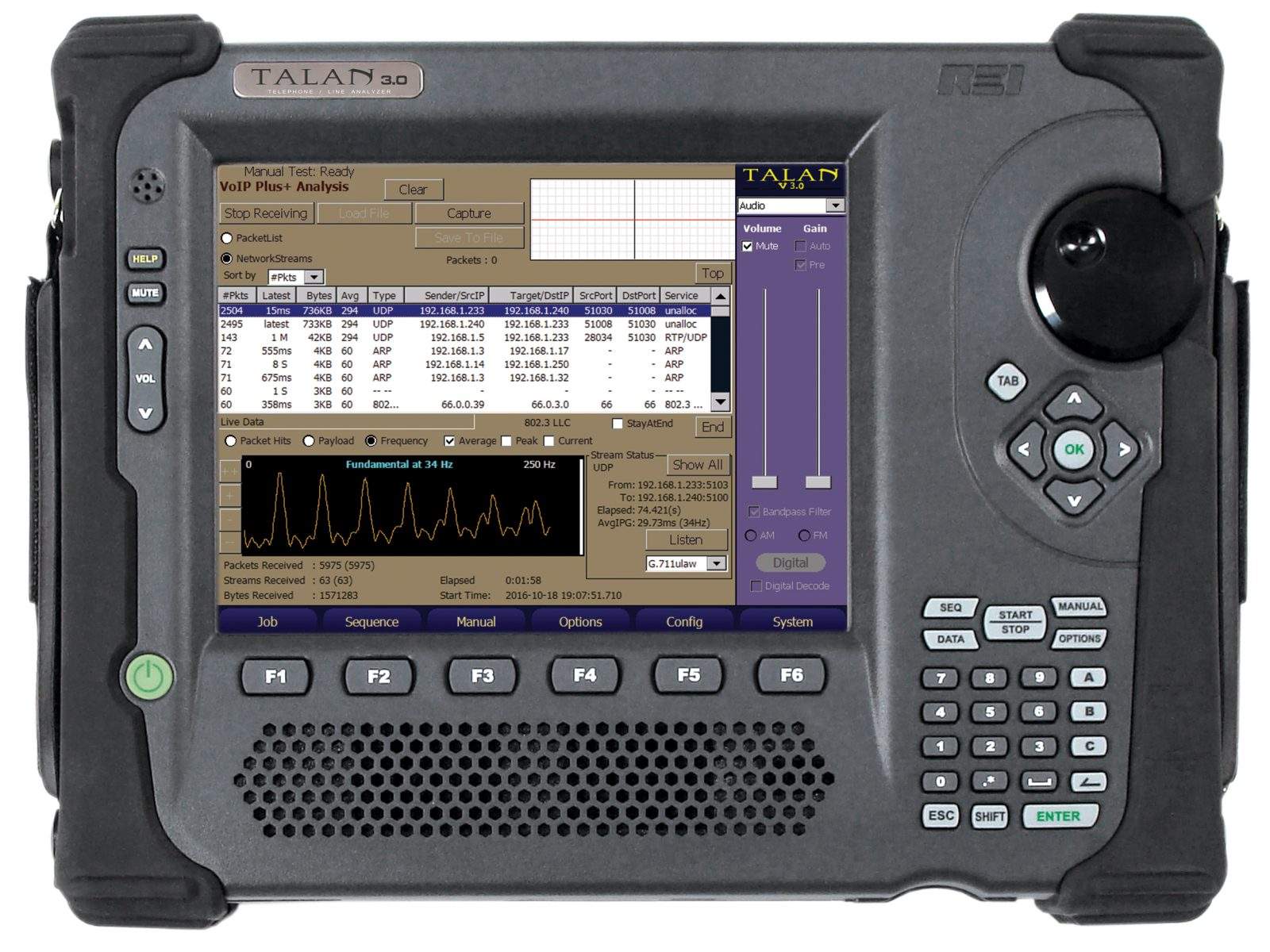

Аналізатор дротових ліній TALAN

Модель: TALAN

Категорія: Обладнання для виявлення каналів витоку інформації

Цiна: за запитом

Призначення: Цифровий аналізатор дротових і телефонних ліній TALAN версії 3.0 - це професійний прилад, що дозволяє обстежити провідні лінії на наявність пристроїв негласного знімання і витоку інформації. Талан поєднує в собі сучасні технічні методи перевірки дротових і телефонних ліній і дає розширені можливості з аналізу аналогових, цифрових і VoIP телефонних систем.

Подобається:

Особливості TALAN

• Проведення робіт із виявлення підслуховувальних пристроїв на дротових лініях.
• Пошук обривів, коротких замикань кабелю.
• Відстеження кабелів.
• Перевірка роботи телефонних ліній, апаратів, АТС (включаючи цифрові та VoIP).
• Встановлення та обслуговування ЛОМ, телефонних мереж, мереж передачі даних.
• Аналіз трафіка ЛОМ.
• Оцінювання використання каналів зв’язку.

Можливості TALAN

• Цифровий демодулятор
  Аналізатор дротових ліній TALAN має цифровий декодер для перевірки телефонних ліній щодо наявності несанкціонованого аудіо сигналу (дозволяє демодулювати сигнал 80% АТС PBX/ACD, використовуваних у світі). Цей режим дозволяє виявляти негласне знімання інформації в цифрових телефонних системах («поліцейський режим») на цифрових лініях АТС.
• Рефлектометр
  Частотно-часовий рефлектометр на відміну від традиційного часового рефлектометра не має «сліпих» зон і має високу роздільну здатність та чудові технічні можливості. Дозволяє виявляти неоднорідності лінії (стики, відгалуження, обриви, стан ізоляції) з визначенням дистанції.

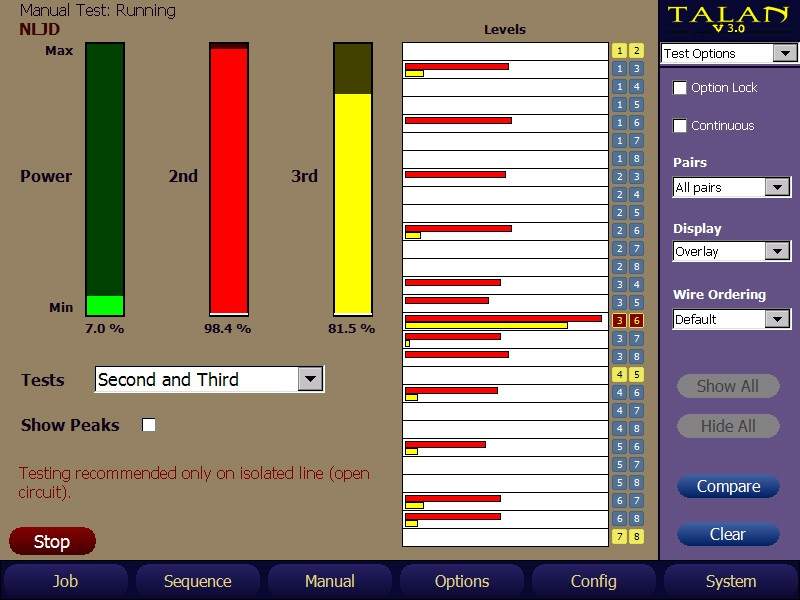

• Локатор нелінійностей із ручним пошуковим зондом
  Дозволяє виявляти наявність на лінії напівпровідникових (електронних) пристроїв та відстежувати проходження лінії. На прикладі: паралельні пари 4 і 5 мають перевищення по другій і третій гармоніці.
• Автоматичний перемикач
  Для визначення і тестування усіх комбінацій пар при підключенні багатодротової лінії.
• Цифровий мультиметр
  Призначений для вимірювання та аналізу електричних параметрів лінії (напруга постійна/змінна, струм, опір, ємність). Автоматичний перемикач для визначення та тестування усіх комбінацій пар при багатоканальному підключенні.
• Підсилювач аудіо сигналів з осцилографом
  Вбудований високочутливий звуковий підсилювач (20 Гц – 20 кГц) для аналогових ліній дозволяє виявляти в лініях сторонні сигнали. Осцилограф з активним входом (20 Гц — 20 кГц)
• Генератор напруги зміщення
  Генератор напруги зміщення з цифровим керуванням (+-80В) використовується для активації можливих  струмоспоживальних пристроїв прослуховування.

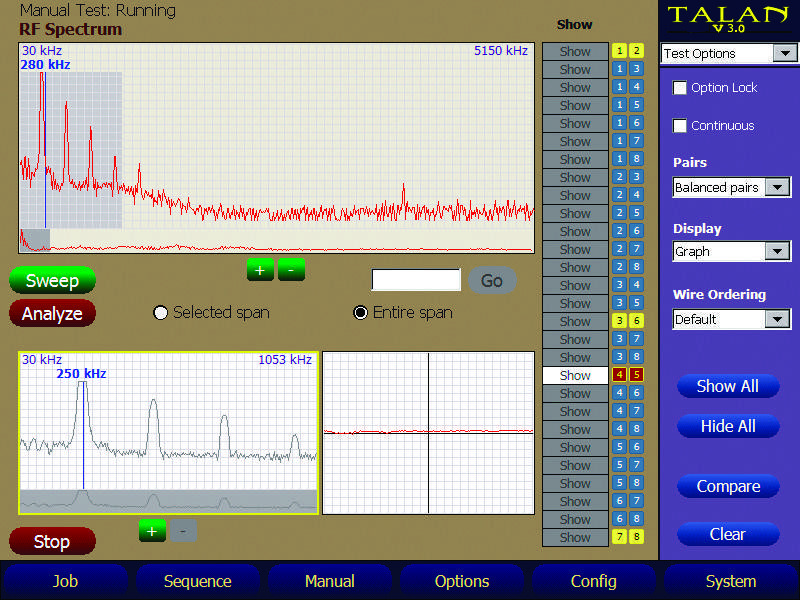

• Широкосмуговий детектор радіочастотних сигналів
  Функція аналізатора спектра дозволяє відображати несучі радіочастотні сигнали в лінії (у діапазоні до 85 МГц) і демодулювати їх, використовуючи АМ/ЧМ демодулятори. Вбудований широкосмуговий радіочастотний детектор дозволяє виявляти і локалізовувати сигнали в діапазоні до 8 ГГц.
• Мультитестова система з базою даних для послідовного проведення тестів з усіма комбінаціями пар ліній, збереження результатів у базі даних для подальшого порівняння. Будь-які результати тестів можуть бути записані на зовнішні носії, такі як USB носії або карти Compact Flash.
• Ручний пошуковий зонд
  Дозволяє проводити трасування лінії, а також приймати відгук по другій гармоніці, при використанні режиму локатора нелінійностей, для локалізації підслуховувальних пристроїв.

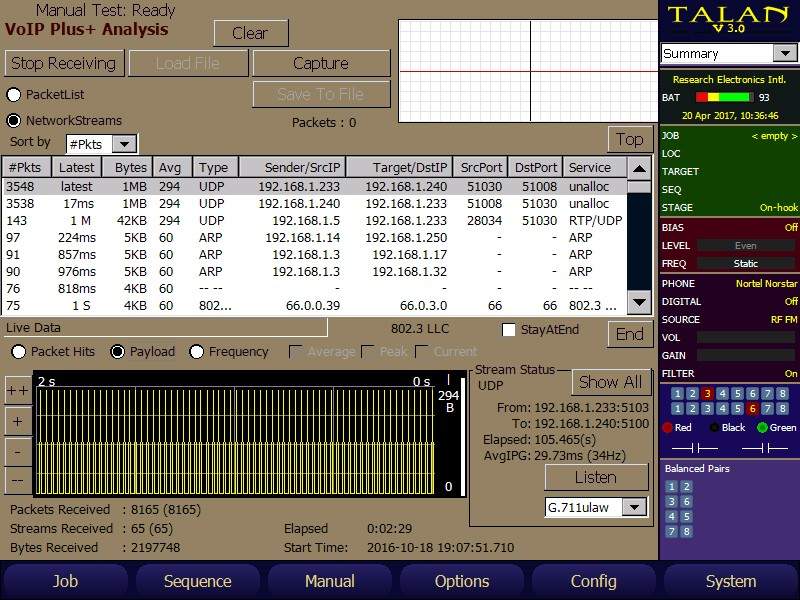

• Аналізатор VOIP трафіка
  Технологія Voice over IP (VoIP) використовується для передачі мовленнєвої інформації мережами Ethernet/Internet. TALAN має можливість відстежувати, накопичувати, аналізувати і декодувати пакети VoIP трафіка, використовуючи вбудовану мережеву карту і програмне забезпечення. Декодування пакетів дозволяє за акустозав’язкою оцінити загрозу незаконного вторгнення у телефонну систему.

Технічні характеристики аналізатора TALAN:

СИСТЕМА КЕРУВАННЯ

• Процесор: 32bit RISC процесор, 520 MHz
• Вбудована пам’ять: 64MB SDRAM (OS), 64MB Flash
• Зовнішня пам’ять: Compact Flash до 2Гб, USB.

ЦИФРОВИЙ ВХІД/ВИХІД:

• Мережа: 10/100 Ethernet – контролер для аналізу IP пакетів
• USB (тип А): підтримує клавіатуру, мишку, USB накопичувачі пам’яті.

АНАЛОГОВІ ВХОДИ/ВИХОДИ

• Роз’єм для навушників: 5 мм стерео
• Роз’єм для мікрофона: 5 мм моно

ІНТЕРФЕЙС КОРИСТУВАЧА

Сенсорний екран

• Клавіатура: 6 клавіш меню, навігаційна клавіатура, клавіші швидкого доступу та ін.
• Ротор керування: Оптичний ротор із високою роздільною здатністю

ТЕСТОВІ ВХОДИ:

• Подвійний MOD8/RJ45: підтримує 2, 4, 6, 8 дротові лінії, екрановану виту пару (у версії 3.0)
• Роз’єми прямого підключення: червоний (Ring) Чорний (Tip) Зелений (Earth)
• Радіочастотний вхід: роз’єм антени РЧ детектора до 8ГГц
• Порт розширення: для підключення комунікаційних та вимірювальних пристроїв.

Усі входи електрично ізольовані.

РАДІОЧАСТОТНА СИСТЕМА

• Аналізатор спектра: Подвійного перетворення, приймач із супергетеродином.
• Діапазон частот: 30 кГц – 85 МГц
• Час сканування: 2 секунди
• Крок: 1кГц
• Смуга пропускання: 18 кГц
• Чутливість: -100 dBm

ШИРОКОСМУГОВИЙ ДЕТЕКТОР:

• Діапазон частот: 100 кГц – 8 ГГц
• Діапазон частот: (Тест лінії): 100 кГц – 600 МГц
• Чутливість: -65 dBm

ЦИФРОВИЙ МУЛЬТИМЕТР

• Діапазон: Автодіапазон, швидкість відгуку 500 мсек
• Напруга змінна/постійна: 0-250В макс.
• Струм змінний/постійний: 0-300мА макс.
• Опір: 0-42 МОм
• Ємність: 50 пФ – 40 мкФ

ГЕНЕРАТОР НАПРУГИ ЗМІЩЕННЯ

• Оптично ізольований, пряме цифрове керування
• Максимальна вихідна напруга: +- 80 В
• Вихідна напруга (екран): ±65В постійного струму, ±33В змінного струму.
• Модуляція: постійна або синус (10 Гц – 300 Гц).

АУДІО

• Смуга: 20 Гц – 20 кГц.
• Підсилення: до 80дБ загального підсилення системи
• АРП: Цифрове автоматичне регулювання підсилення
• Фільтр: Аналоговий смуговий фільтр (300 Гц – 3 кГц)

ЖИВЛЕННЯ

• Зовнішнє живлення: 15В, 3А
• Універсальний блок живлення: 100-240 В, 50-60 Гц
• Вбудована батарея: літій-іонна, тривалість роботи 4-6 годин.

ГАБАРИТИ І ВАГА

• Розмір: 25 x 33,5 x 7 см
• Вага з батареєю: 3,1 кг
• Габарити кейса: 14 x 38,5 x 50 см
• Вага кейса з приладом: близько 8,5 кг
• Діапазон робочих температур: 0^oC +50^oC

РУЧНИЙ ПОШУКОВИЙ ЗОНД

• Робоча частота: 225 кГц і 450 кГц
• Тип антени: збалансована петля
• Вихід на навушники: 16 Ом, 105 дБ (АРП)
• Батарея: 9В
• Час роботи: 30 годин – без звуку; 22 години – навушники; 16 годин – мінімальна гучність динаміка, 7 годин – максимальна гучність динаміка
• Розмір: 44,45 см х 3,8 см складений без антени, 162 см х 3,8 см розкладений з антеною
• Вага: 0,5 кг

Комплект поставки:

1. TALAN версії 3.0
2. US і Euro шнури живлення
3. 15В адаптер живлення
4. VoIP адаптер
5. Короткий мережевий кабель
6. Пошуковий зонд
7. Антена пошукового зонда
8. Карта CompactFlash – встановлена
9. РЧ зонд – 10 МГц – 2 ГГц
10. РЧ антена DA-8000  – 5 – 8 ГГц
11. SMA-SMB – з’єднувальний кабель DA-8000
12. SMB-SMB – з’єднувальний кабель DA-8000
13. Акумулятор – 1 шт.
14. 8 і 6 дротові телефонні кабелі
15. End of Line Box – кінцевий пристрій
16. Тестерні шнури (зелений – «земля»)
17. Стилус
18. 66 Block адаптер
19. Щупи – червоний і чорний
20. 8 дротовий шнур із затискачами
21. Навушники
22. Патч корд CAT5
23. Батарея 9В
