Спектроаналізатор наступного покоління

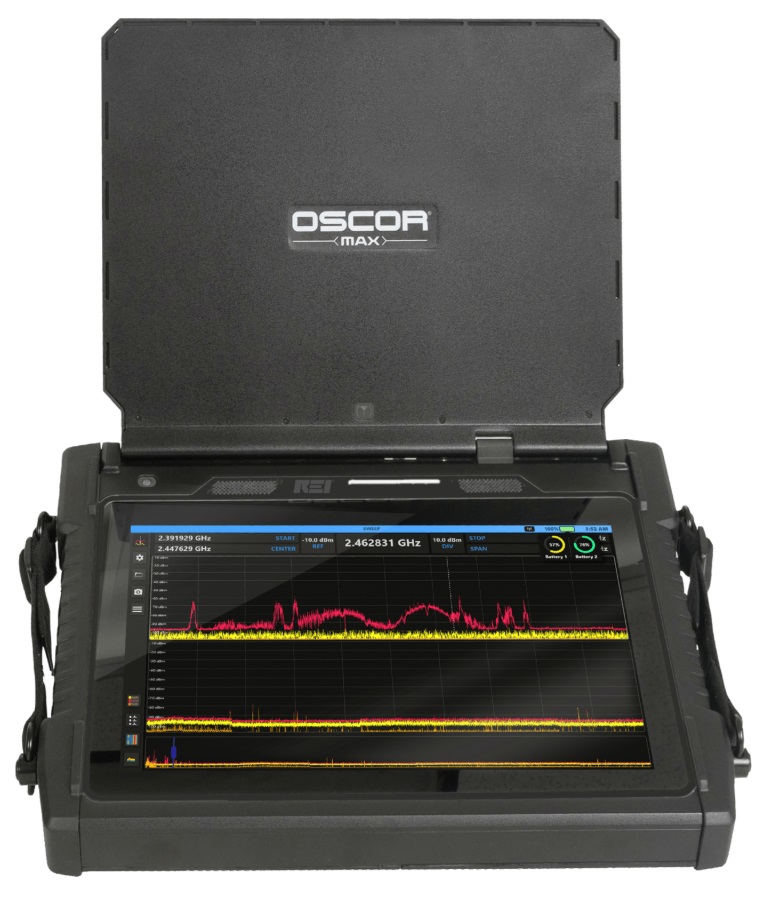

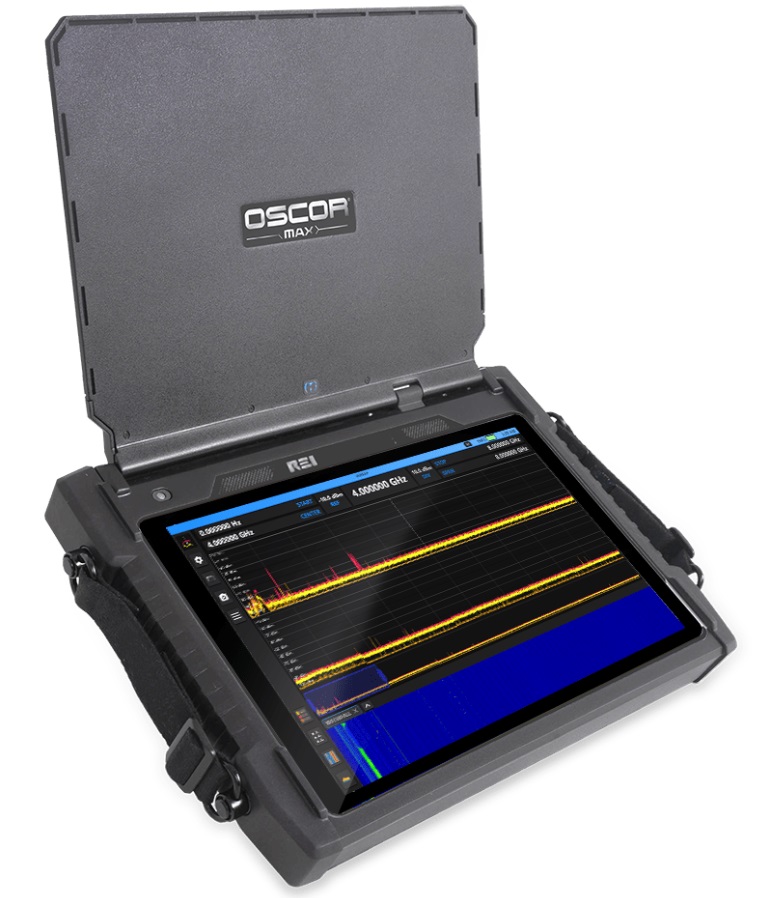

Повністю новий портативний спектроаналізатор OSCOR Max автоматично покриває діапазон від 10 кГц до 43 ГГц, здійснюючи автоматичне перемикання між вбудованими антенами. Прилад виконує розгортку зі швидкістю 1100 ГГц за секунду з роздільною здатністю 10 кГц. Конструкція корпусу, великий сенсорний дисплей і потужний графічний інтерфейс користувача (GUI) забезпечують візуалізацію даних сигналів — відомих, невідомих, завадових, деструктивних або несанкціонованих — а також бездротових загроз усіх типів, включно з Wi-Fi та Bluetooth.
Ефективність:
Підготовка практично не потрібна — достатньо увімкнути пристрій. Після завантаження OSCOR Max одразу починає розгортку всього діапазону 43 ГГц із використанням вбудованої панелі антен з автоматичним перемиканням. OSCOR Max оптимізований для скорочення часу, необхідного для виявлення складних загроз.
Зручність використання:
OSCOR Max оснащений повним набором вбудованих інструментів аналізу, включно зі стандартними функціями спектроаналізатора, Trace Math, записом спектрограми у режимі «водоспаду» (Spectrogram Waterfall Record), виявленням пристроїв Wi-Fi та Bluetooth, SmartBars™, Discrete Bands, а також записом I/Q-даних.
Портативність:
Маючи вагу приблизно 10 фунтів / 4,7 кг, OSCOR Max поєднує розширені можливості з високою мобільністю, що дозволяє переміщатися в межах контрольованих зон і збирати дані трас сигналів.
Функції
- Антена OSCOR Max з автоматичним перемиканням забезпечує безперервну видимість спектра в діапазоні від 10 кГц до 43 ГГц
- Розгортка зі швидкістю 1100 ГГц за секунду при роздільній здатності 10 кГц, повне охоплення діапазону 43 ГГц 25,6 раза на секунду, понад 107 мільйонів точок даних за секунду
- Вбудована система антен з автоматичним перемиканням (10 кГц – 43 ГГц) виконує 125 перемикань антен за секунду
- Можливість охоплення великих частотних діапазонів з високою швидкістю розгортки та роздільною здатністю для швидкого аналізу радіочастотного (RF) середовища
- Портативна конструкція OSCOR Max (вага приблизно 10 фунтів / 4,7 кг) забезпечує зручне переміщення в межах цільових зон під час збору даних трас
- Виявлення та ідентифікація окремих пристроїв Wi-Fi (точок доступу, підключених клієнтських пристроїв і пристроїв, що виконують пошук точки доступу)
- Запатентована технологія SmartBars™ відображає нові сигнали або підвищення енергетичного рівня у вигляді зручної стовпчикової діаграми відносно збереженої еталонної траси
- Виявлення та ідентифікація окремих пристроїв Bluetooth (Classic та LE), а також інших параметрів пристрою
- Локалізація пристроїв здійснюється за змінами рівня RSSI
- Аналіз даних трас виконується безпосередньо на пристрої, без необхідності підключення комп’ютера або ноутбука
- Спектрограма у режимі «водоспаду» фіксує та записує пікові траси з часом для подальшого історичного аналізу
- Відображення сигналів у режимах live (реального часу), середнього значення, peak hold та кількох збережених трас
- Режим Discrete Bands відображає до 16 попередньо налаштованих та користувацьких сегментів спектра
- Підтримка режимів відображення: Spectrogram, Detailed Zoom, Raster Waterfall та Persistence
- Виконання математичних операцій над трасами для відображення різницевої траси
- Багатофункціональний зонд MPP (Multi-Purpose Probe) забезпечує вимірювання струмів несучої, інфрачервоного випромінювання, видимого світла, ультразвуку, магнітних витоків та тестування коаксіальних кабелів
- Вбудований передпідсилювач +15 дБ підвищує чутливість приймача до сигналів низького рівня
- Дві літій-іонні батареї з можливістю гарячої заміни забезпечують безперервну роботу
Застосування
- Технічні заходи протидії спостереженню (TSCM)
- Виявлення та аналіз радіочастотних (RF) випромінювань
- Обстеження об’єктів для систем зв’язку (Site Surveys)
- Розслідування зловживань радіочастотним спектром
- Тестування відповідності вимогам RF та TEMPEST
- Огляд посилок та інших об’єктів на наявність пристроїв відстеження
- Охоронні обстеження для виявлення несанкціонованих або незаконних передач
- Виявлення та локалізація незаконних пристроїв прослуховування і спостереження
- Виявлення завад та усунення проблем інтерференції
- Дослідження та розробки в галузі радіочастот
- Виявлення RF-, Wi-Fi-, Bluetooth-, стільникових та невідомих передавачів
RF-СИСТЕМА — 43 ГГц
- Частотний діапазон: 10 кГц – 43 ГГц
- Швидкість розгортки: 1100 ГГц/с при роздільній здатності 10 кГц
- IBW (миттєва смуга пропускання): 125 МГц
- DANL (рівень власних шумів, приведений до 1 Гц): −150 дБм/Гц
- Передпідсилювач: 10 кГц – 8 ГГц: 15 дБ
- Аттенюація: 0 дБ, −10 дБ, −20 дБ, −30 дБ
- Динамічний діапазон: 90 дБ
АНТЕННА СИСТЕМА
- Вбудована система антен з автоматичним перемиканням (10 кГц – 43 ГГц), здатна виконувати 125 перемикань антен за секунду
RF IN / IF OUT
Допоміжні RF-входи:
- Роз’єм 2,4 мм
- Вхід 2,92 мм (сумісний з SMA)
IF-вихід:
- SMA (375 МГц з шириною смуги 125 МГц)
АУДІО
- Типи демодуляції: AM, FM (безперервне оновлення та відображення спектра під час демодуляції)
- Вбудовані динаміки
- Вихід для навушників
- Аудіовхід
ЗАПИС I/Q-ДАНИХ
- OSCOR Max підтримує запис і збереження I/Q-даних
ІНТЕРФЕЙС КОРИСТУВАЧА

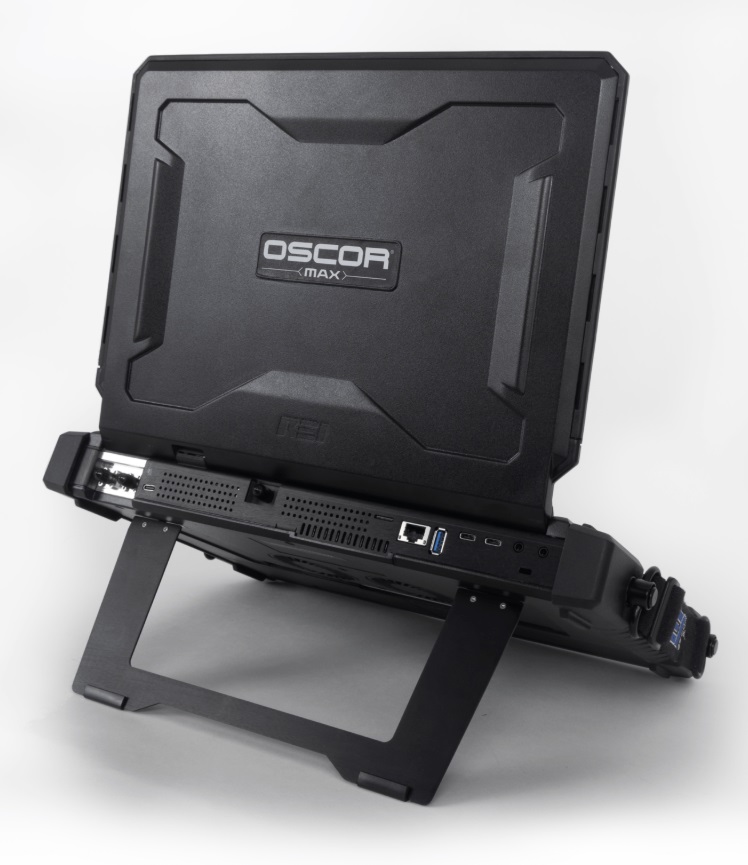

- Гігабітний Ethernet-порт для віддаленого доступу
КОРИСТУВАЦЬКА ПАМ’ЯТЬ
- Зовнішньо доступний SSD-накопичувач M.2 NVMe обсягом 2 ТБ
- Слот для карти MicroSD
- Порт USB 3.0 Type-A
ДИСПЛЕЙ
- Дисплей: 13,3″ / 34 см, ємнісний сенсорний екран
ДЖЕРЕЛА ЖИВЛЕННЯ
- Універсальне живлення: 100–240 В AC
- Знімні батареї: 2 × перезаряджувані літій-іонні
- Заряджання: USB-C PD
- Час автономної роботи: мінімум 2,5 години (типово — 3 години)
АКСЕСУАРИ
Багатофункціональний зонд (MPP — Multi-Purpose Probe):
- Струми несучої
- Інфрачервоне та видиме світло
- Ультразвук
- Магнітні витоки
- Тестування коаксіальних кабелів
- Подвійний зарядний пристрій для батарей — заряджає акумулятори OSCOR, MESA, TALAN та ORION
Комплектні аксесуари
- MPP — багатофункціональний зонд (Multi-Purpose Probe)
- Подвійний зарядний пристрій REI для літій-іонних акумуляторів з кабелем живлення для заряджання батарей OSCOR, TALAN, MESA та ORION
- Блок живлення
- 2 акумуляторні батареї
- Навушники-вкладиші REI
