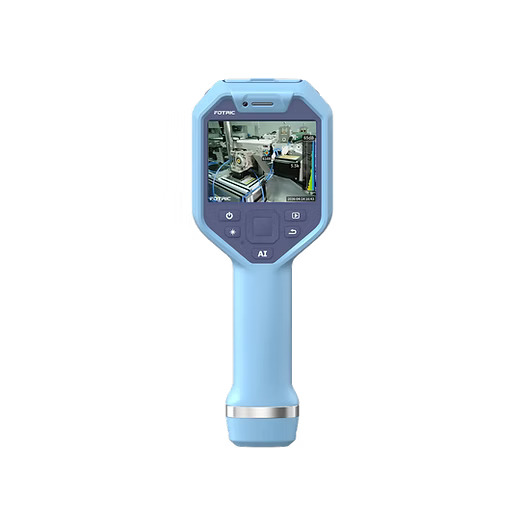

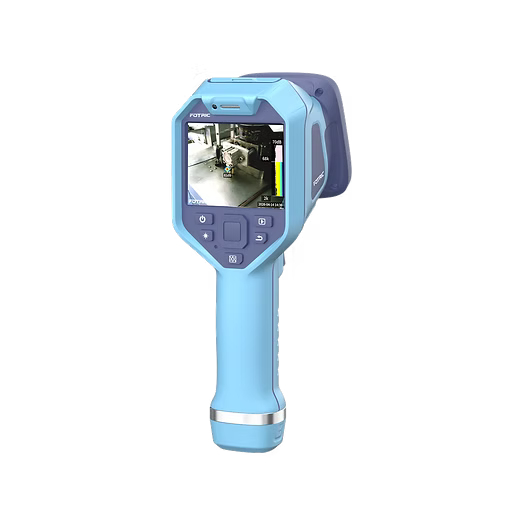

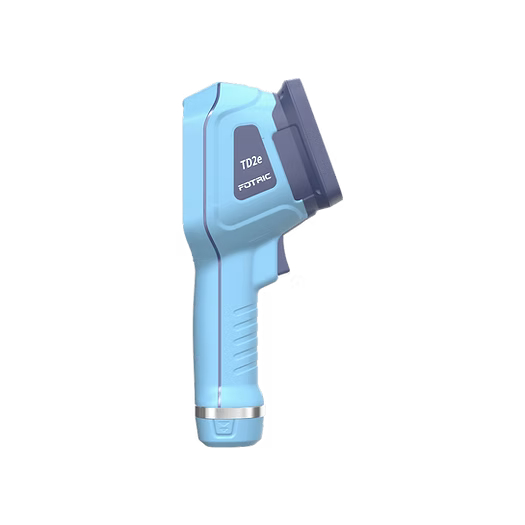

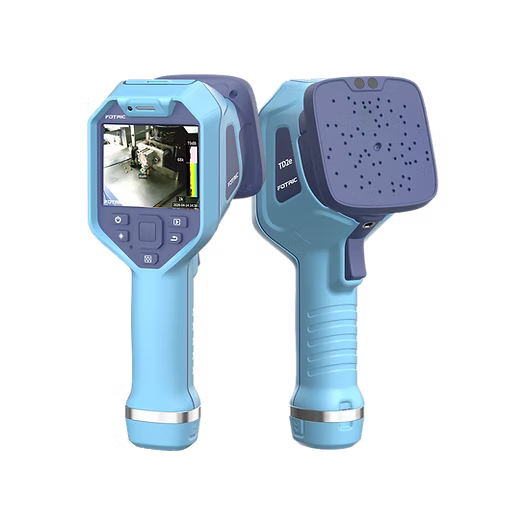

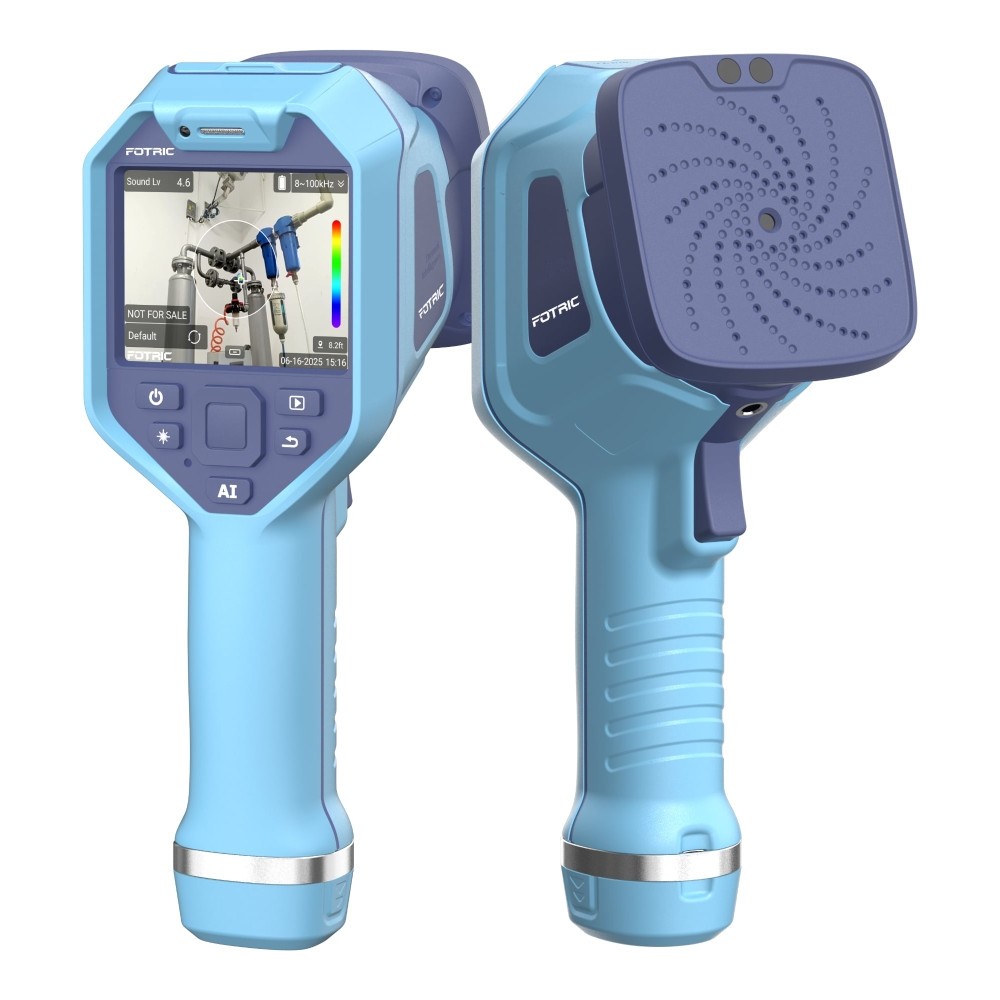

Камера відображення акустичного поля FOTRIC TD2e

Робимо звук видимим

Сучасні технології цифрової обробки акустичних сигналів та високотехнологічні мікрофонні решітки дозволяють точно вимірювати та визначати джерела походження акустичних коливань в звуковому та ультразвуковому діапазонах.

Ціла низка фізичних явищ, пов’язаних з роботою електронних пристроїв, спричиняє акустичні коливання в звуковому та ультра звуковому діапазонах.
Електричні трансформатори, котушки індуктивності, контактні групи входять до складу більшості блоків живлення (AC/DC; DC/DC перетворювачів). Електромагнітні елементи в своїй роботі здійснюють механічні мікро коливання, що є джерелом акустичних коливань.

Камера відображення акустичного поля FOTRIC TD2e здатна ефективно виявляти приховані електронні пристрої.

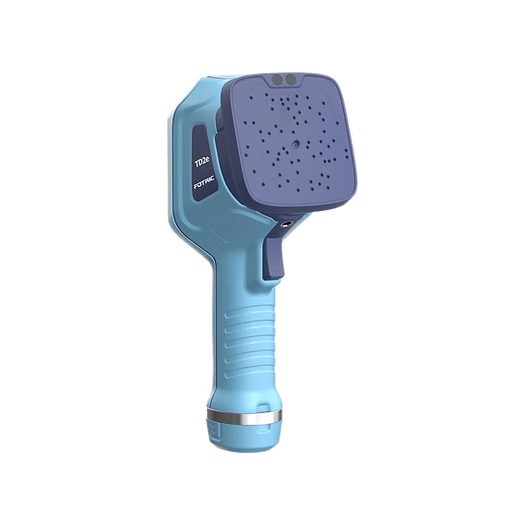

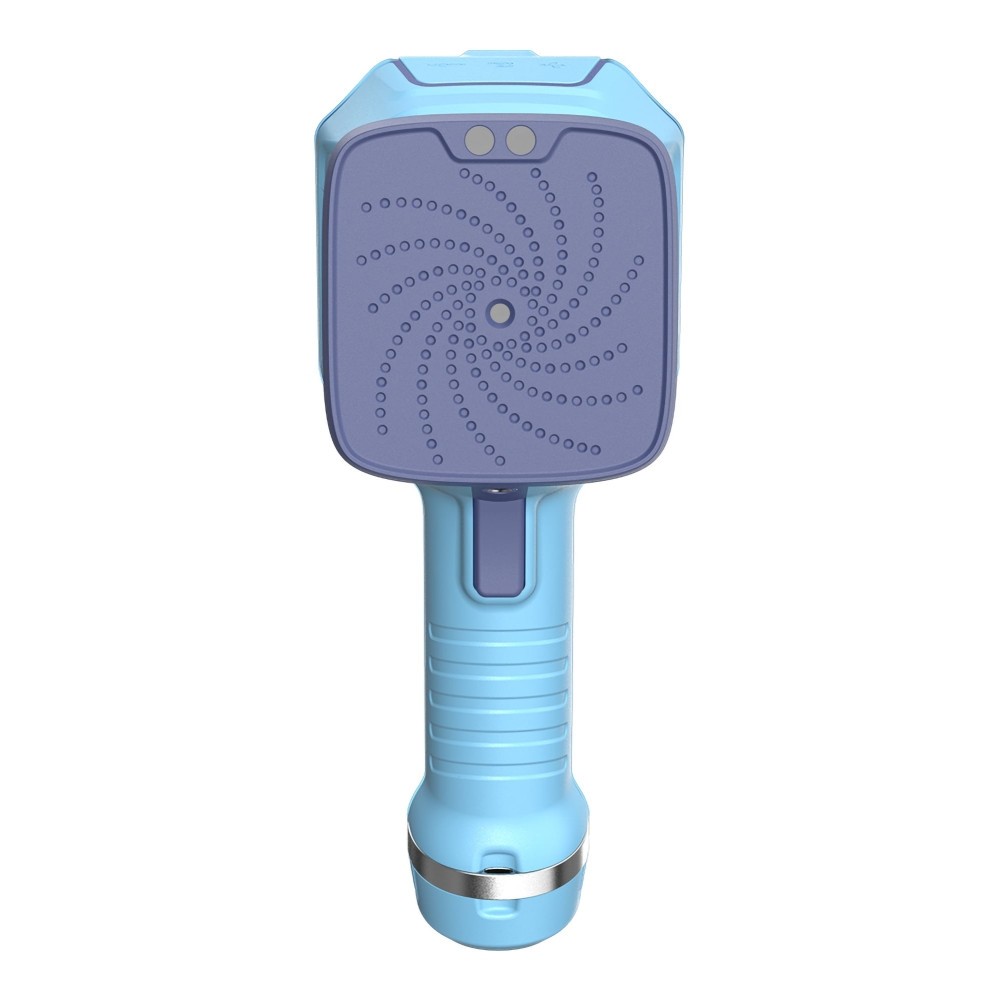

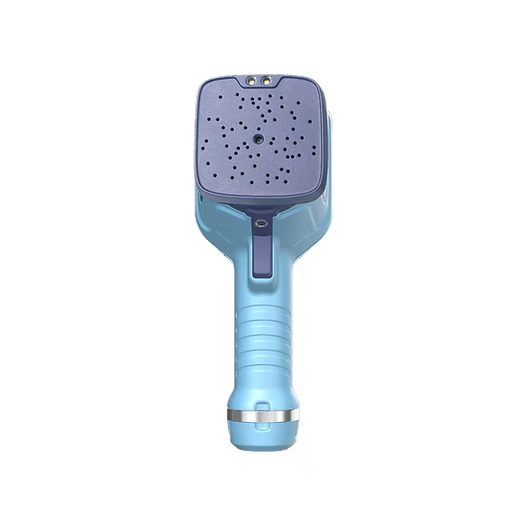

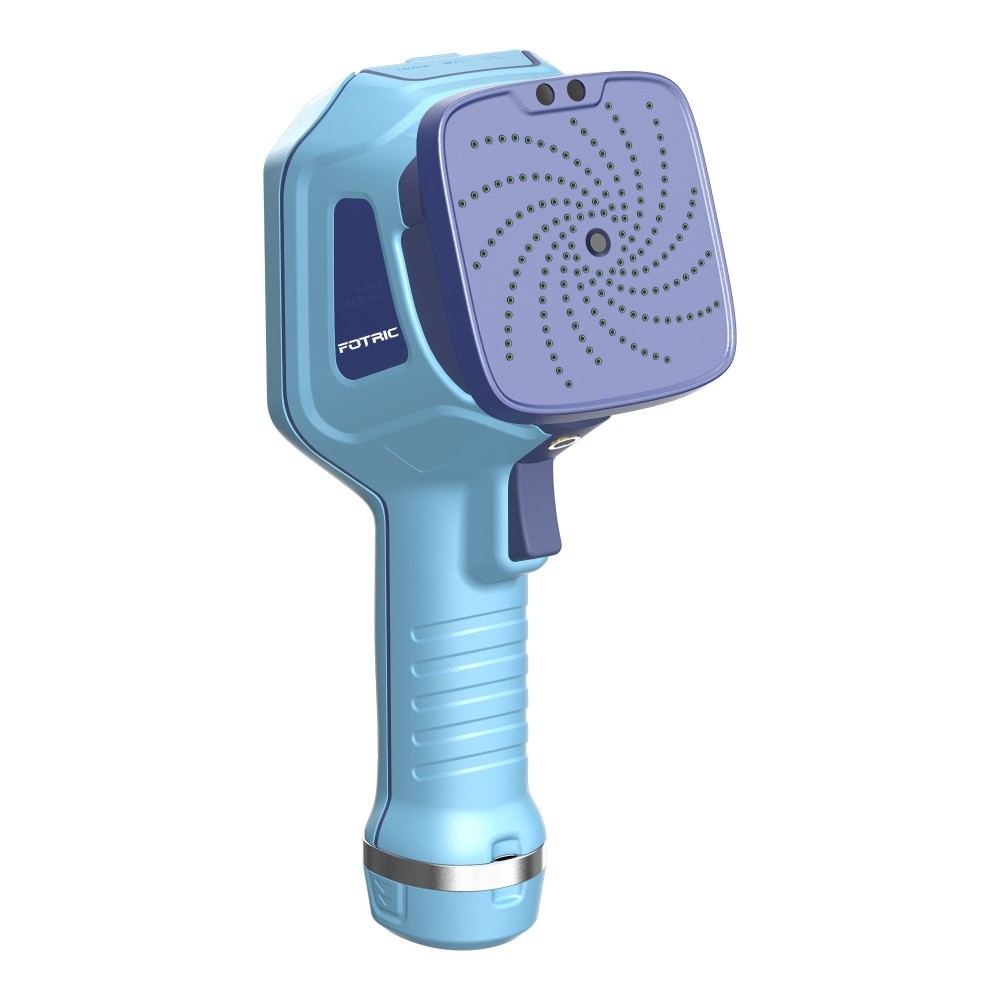

• Масив мікрофонів високої щільності з 64 цифровими MEMS-мікрофонами
• Промислова цифрова камера: 5 МП, поле зору 58° × 45°
• ≥ 3 години роботи від одного акумулятора, знімна; клас захисту пристрою IP54
• Відстань виявлення: 0,3~60 м

FOTRIC TD2e вимірює акустичні коливання та визначає їх джерела в частотному діапазоні 2КГц – 100КГц.Це виходить за межі традиційних стетоскопів або мікрофонів.

FOTRIC TD2e – це

• Високотехнологічна мікрофонна решітка: формує спрямовану діаграму та точно визначає напрям на джерела акустичних коливань, фільтруючи шум
• навколишнього середовища.
• Цифрова обробка сигналів: формує акустичні зображення та накладає їх на картинку відеокамери, відмічаючи джерела акустичних коливань в звуковому та УЗ діапазонах.
• Механізм рендерингу з низькою затримкою: забезпечує майже миттєве зображення акустичного поля, забезпечуючи операторам швидкий зворотний зв’язок, необхідний для інтенсивної безперервної роботи.

Режими відображення

• Одне джерело
• Декілька джерел
• Всі джерела

Навіть у шумному середовищі джерела звуку не зливаються в одне. Режим кількох джерел може одночасно фіксуватися на кількох аномальних звукових точках, автоматично розрізняти джерела з різною частотою та інтенсивністю, а також забезпечувати візуалізацію кількох цілей одночасно.

Режим подвійного виявлення

Режим придушення фонового шуму: підтримує стабільну акустичну візуалізацію навіть у середовищі з високим рівнем шуму, точно визначаючи справжні джерела звуку.

Режим мікродетектора: фіксує ледь помітні звуки, гарантуючи, що жодні потенційні проблеми не будуть пропущені.

Специфікація:

Модель	TD2e
Основні параметри
Кількість звукових каналів (мікрофонів)	64 MEMS Digital Microphone
Поле зору акустичного зображення (FOV)	58° *45°
Чутливість до звукового тиску	0.01L/min@0.1MPa，1.5m，φ30μm orifice 0.025L/min@0.3MPa，3.5m，φ30μm orifice 0.045L/min@0.3MPa，4.5m，φ40μm orifice
Частота дискретизації звуку	200kHz
Режими відображення	одне джерело, декілька джерел, всі джерела
Дистанція вимірювання	0.3~60m
Діапазон частот	2k–100kHz
Вибір частотного діапазону відображення	ручний вибір діапазону; відображення пікової частоти
Режим зниження шуму	фільтрація звуків низького рівня, зниження впливу зовнішніх завад
Режим мікродетекції	Фіксує слабкі УЗ та звукові коливання для мінімізації ризику не виявлення цілі.
Дисплей	Сенсорний дисплей 3.5″; 640х480 пікселів; захисне скло
Відеокамера	Цифрова відео камера промислового стандарту 5Мп
Формат зображення	jpg (acoustic image)
USB інтерфейс	USB Type-C, сумісний з USB 3.0/2.0
LED підсвітка	ліхтарик, спалах
Живлення
Електричного живлення	Змінна літієва батарея, 3.6V, 5000mAh
Час роботи від однієї батареї	≥ 3 годин
Захист
Рівень захисту	IP54(GB/T 4208/IEC 60529)
Стійкість до падіння	витримує падіння з висоти 2м.
Ударостійкість	25g(GB/T 2423.5/IEC 60068-2-27)
Стійкість до вібрацій	2g(GB/T 2423.10/IEC 60068-2-6)
Мова
Мова інтерфейсу	Англійська, німецька, французька, іспанська, португальська, італійська, польська, японська, корейська, традиційна китайська, тайська
