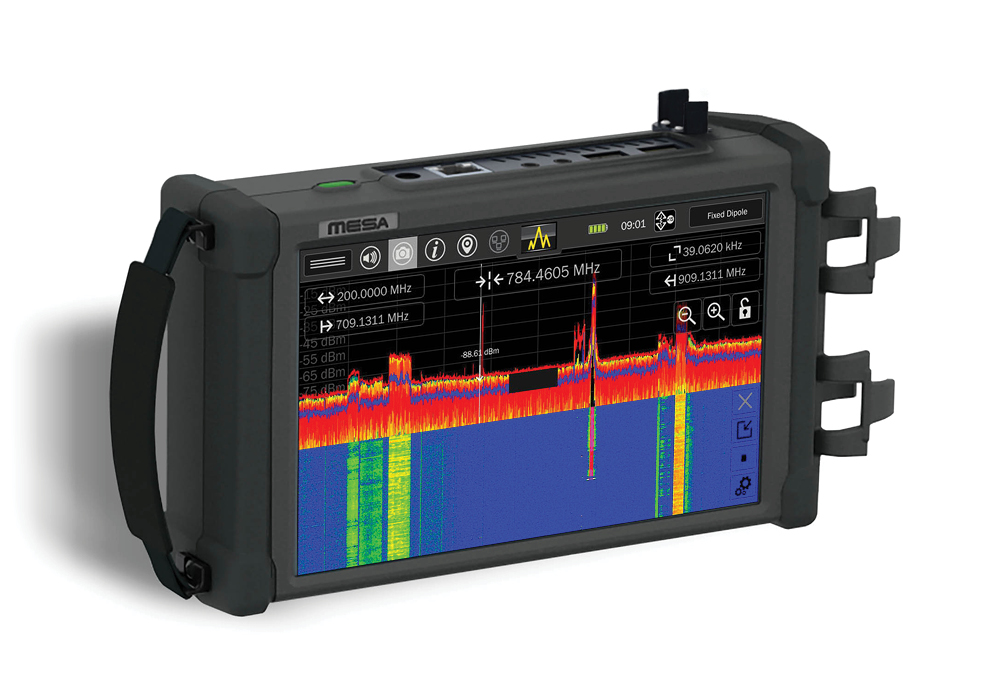

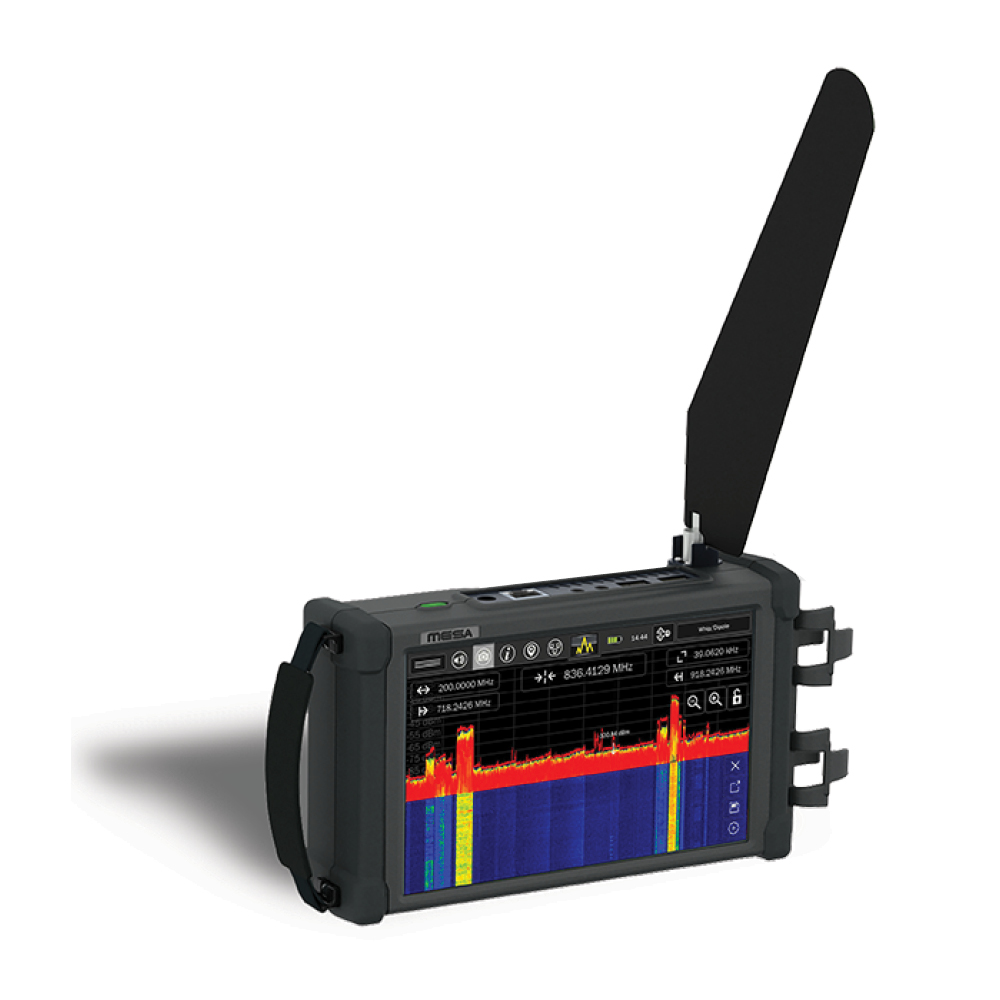

MESA™ — портативний аналізатор радіочастотного спектра, який поєднує в собі функції багатофункціонального пошукового приладу, для проведення радіомоніторингу з виявлення джерел невідомих радіосигналів, а також проведення досліджень та розробок у галузі радіотехніки, обслуговування телекомунікаційних майданчиків, розробки бездротових технологій, пошуку джерел поміх, ремонту теле- і радіо апаратури, освітніх цілей, розслідування випадків неправомірного використання радіочастотного спектра.
Діапазон частот: 10 кГц — 6 (12) ГГц.
MESA™ має компактні розміри і кращі тактико-технічні характеристики в галузі, що робить його недосяжним для інших аналізаторів спектра. Прилад забезпечений спеціалізованими запатентованими режимами пошуку SmartBars™ і Cached Peak™, швидкістю сканування понад 200 ГГц на секунду для локалізації невідомих сигналів у широкому діапазоні частот з верхньою межею до 6 ГГц (або до 12ГГц, залежно від комплектації антен), чого немає у жодного з конкурентів.
|
Швидкість сканування |
> 200 ГГц/с |
|
Частотний діапазон |
від 10кГц до 6ГГц (12ГГц*) |
|
Полоси прийому |
от 0,038 кГц до 312,5 кГц в зависимости от выбранной полосы |
|
Миттева полоса пропуску |
25 МГц |
|
Середній рівень власних шумів (DANL) |
Полоса (RBW) 500 кГц с предусилителем: -102 дБм |
|
Аттенюатор |
0дБ, 10дБ, 20 дБ, Авто |
|
Предусилитель |
+15дБ. |
|
Типи сигналів які виявляє прилад |
РЧ, Сигнали силових ліній, Акустичні витоки, Сигнали в ІК і видимому діапазоні, Ультразвук |
|
Динамічний діапазон, вільний від паразитних складових (SFDR) |
81,6дБ |
|
Тип приймача |
Перестроюваний супергетеродін (Swept-tuned Superheterodyne) |
|
Демодулятори |
АМ/ЧМ с полосою: Авто, 200кГц, 20кГц, 5кГц |
|
Вхідний роз'єм |
QMA (ВЧ-вхід) |
|
ФУНКЦІОНАЛ |
|
|
Режими роботи |
Спектральний аналіз РЧ, Режим "SmartBars ™", Виявлення в діапазонах мобільного зв'язку, Режим Wi-Fi & Bluetooth |
|
Тип сповіщення |
Візуальний, Звуковий, Тактильний |
|
Відображення/керування |
Екран 7 дюймів (18 см), ємнісний, сенсорний, з регульованою яскравістю |
|
Функції екрану |
Маштабування, блокування екрану, діапазон частот, частоти початкова / кінцева, дозвіл смуги прийому, центральна частота, автоматичне розпізнавання антени / зонда. Меню екрану відображає режими: Спектральний аналіз РЧ, "SmartBars ™",, "Cached Peak ™", Wi-Fi & Bluetooth, "Водоспад", "Післясвічення", RSSI, Усереднена спектрограмма. |
|
Віддалений доступ |
Ethernet-порт для віддаленого доступу через VNC |
|

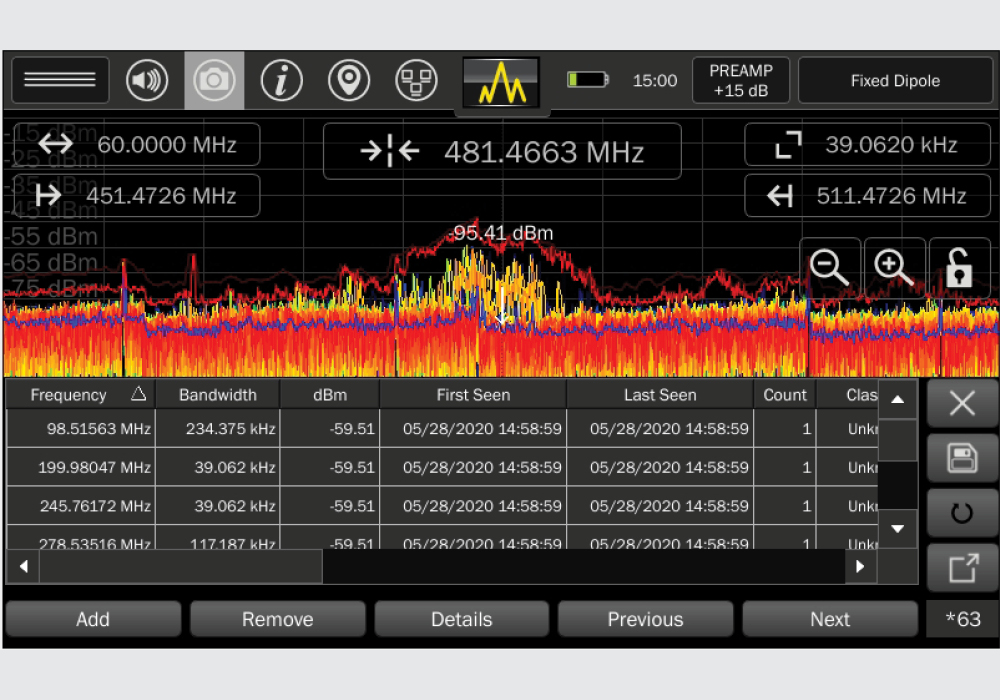

Генерація списку сигналів |
Автоматично або вручну, в залежності від режиму |
|
Місцезнаходження |
Зйомний USB зонд, приймає і зберігає GPS дані |
|
Аудіо |
Вбудований динамік та зовнішні навушники з регулюванням гучності. Мікрофонний вхід для зондів Acoustic Leakage и Audio Transformer |
|
Порти передачі даних |
2 порти USB 2.0 Тип А, служать для: оновлення ПО, збереження та передачі файлів, зонду GPS. Гігабітний Ethernet-порт |
|
ЭЛЕКТРОЖИВЛЕННЯ |
|
|
Змінний струм |
100-240В, 50-60Гц, живлення від літій-іонного акумулятора(+ 1 шт. Резервний) |
|
Тривалість роботи від однієї батареї |
~ 3 години (типове) |
|
Час зарядки однієї батареї |
~ 2,5 години (типове), зовнішній ЗП включено в комплект Deluxe |
|
ГАБАРИТИ ТА ВАГА |
|
|
Габарити приладу: |
13 x 20 x 5 см. |
|
Вага приладу з батареєю: |
1,1 кг |
|
Габарити кейсу: |
16 x 38 x 47 см. |
|
Вага кейсу з приладом та аксесуарами |
6,8 кг |
|
УМОВИ ЕКСПЛУАТАЦІЇ |
|
|
Температура експлуатації |
от -10° до 53° C |
|
Температура заряду батареї |
от 5° до 37° C |
|
Температура зберігання |
от -20° до 60° C |
|

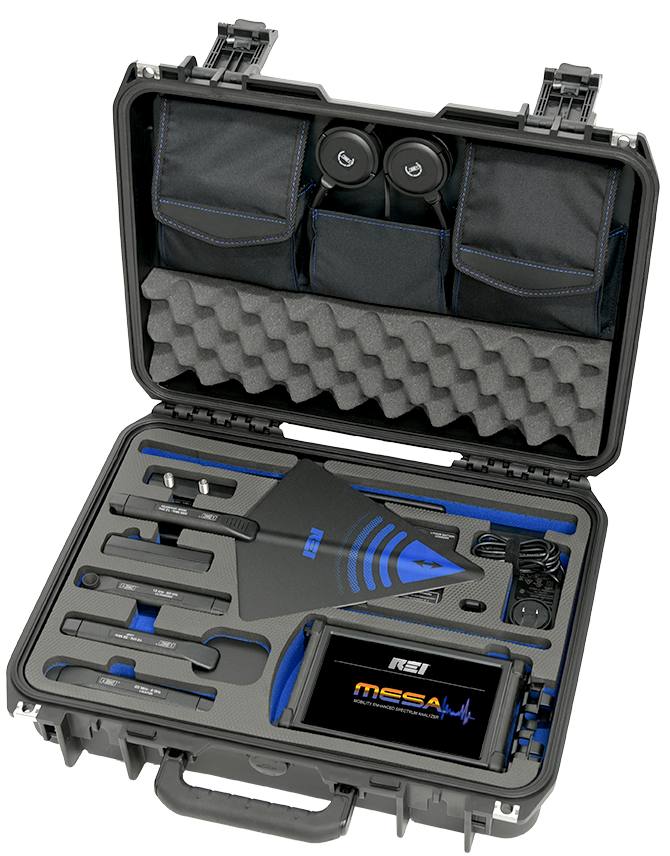

АНТЕНА/ЗОНД |
Deluxe |
|
Антена Whip |
• |
|
Антена Fixed Dipole |
• |
|
Антена Down Converter |
• |
|
Антена Flag Directional |
• |
|
Антена VLF Loop |
• |
|
Антена Locator |
• |
|
Зонд MCP (Multi-Carrier Probe) |
• |
|
Зонд Visible Light/ Infrared |
• |
|
Зонд Ultrasonic |
• |
|
Зонд Audio Transformer |
• |
|
Зонд ALD (Acoustic Leakage) |
• |
|
Зонд GPS Dongle |
• |
|
Зовнішній ЗП |
• |
|
Запасні Li-ion батареї 2 шт. |
• |
Ефективність:
Підготовка до роботи займає лічені секунди, і ви відразу бачите радіочастотний спектр із зручною навігацією по меню та керуванням вашими пальцями. MESA™ автоматично визначає підключені антени та зонди виробництва REI і налаштовується під їх діапазон.
Зручність використання:
Ємнісний сенсорний дисплей 7” дозволяє легко масштабувати зображення спектра і керувати приладом як звичайним планшетним ПК. Швидкий доступ у меню до режимів Spectrum Analyzer, WiFi & Bluetooth®, Mobile Bands та SmartBars™ прискорює роботу.
Портативність:

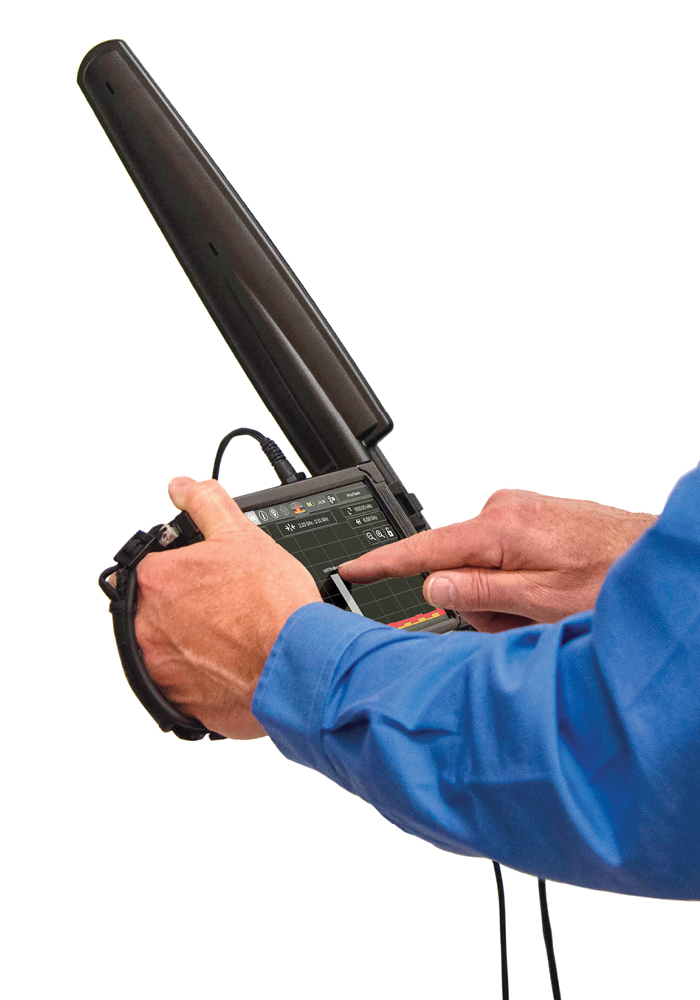

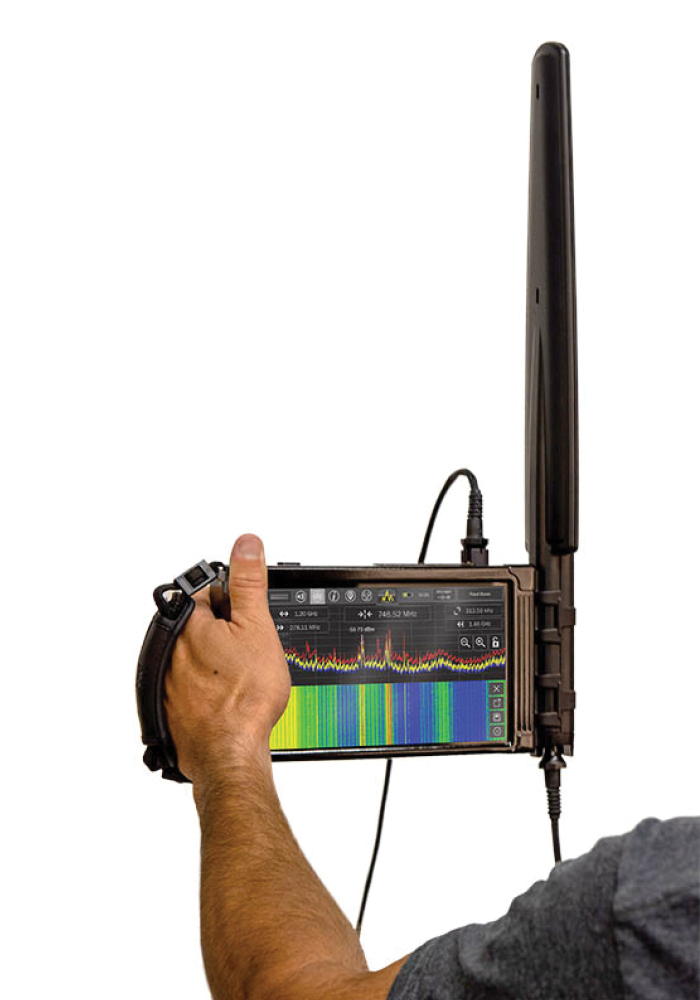

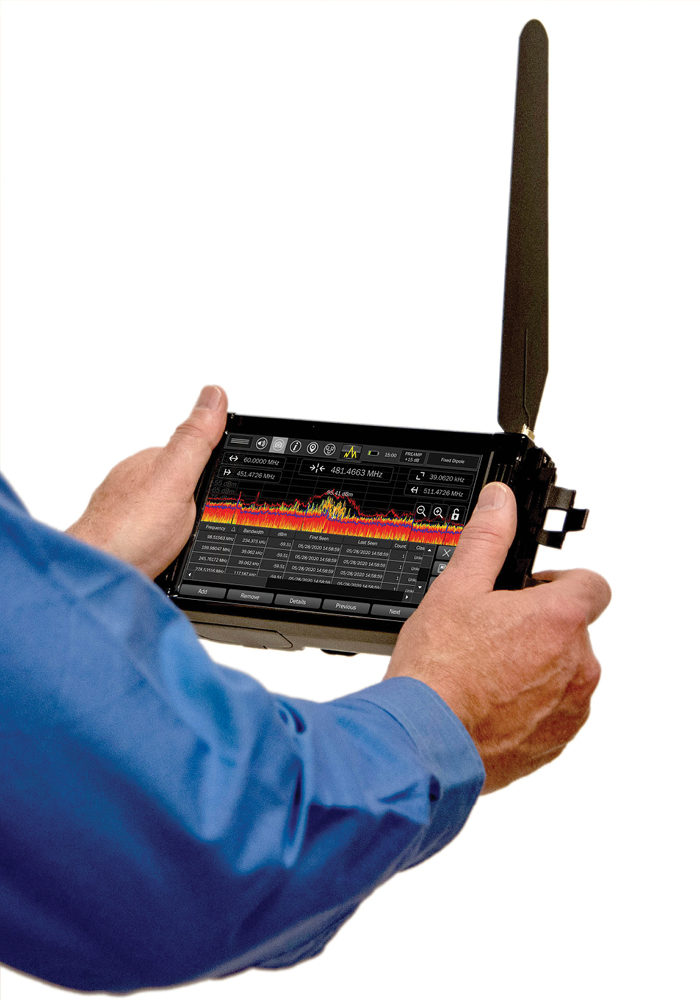

Компактний розмір MESA™ дозволяє користувачеві легко утримувати прилад в одній руці при проведенні пошуку. У MESA™ великий набір необхідних антен та зондів для пошуку.
MESA™ сканує частотний діапазон із верхньою межею 6 ГГц (або 12ГГц, в комплектації Deluxe з Антеною Down Converter)

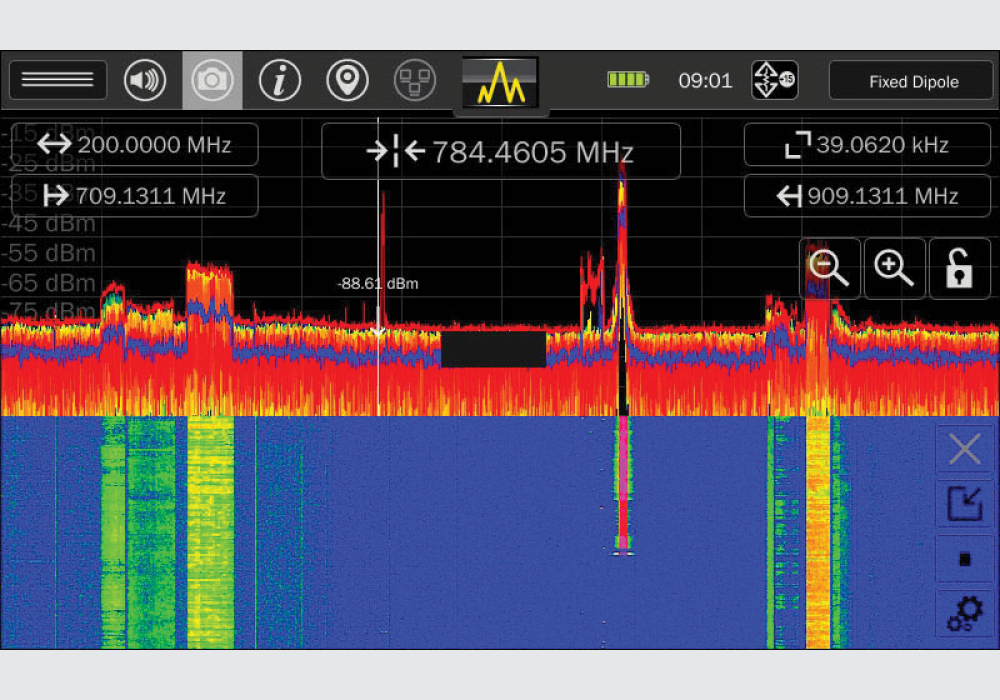

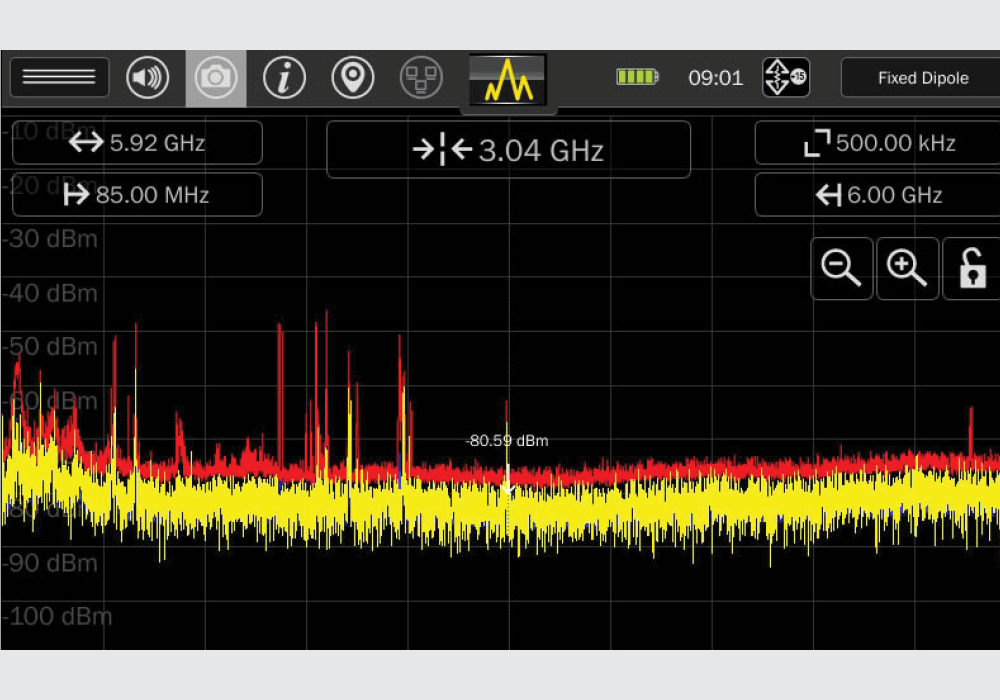

Spectrum Analyzer — спектральний аналіз відображає на екрані увесь частотний діапазон, початкову та кінцеву частоту, рівень сигналу в дБ, роздільну здатність смуги прийому, центральну частоту. Доступні до роботи: пороговий рівень, осцилограма, масштабування та багато іншого.

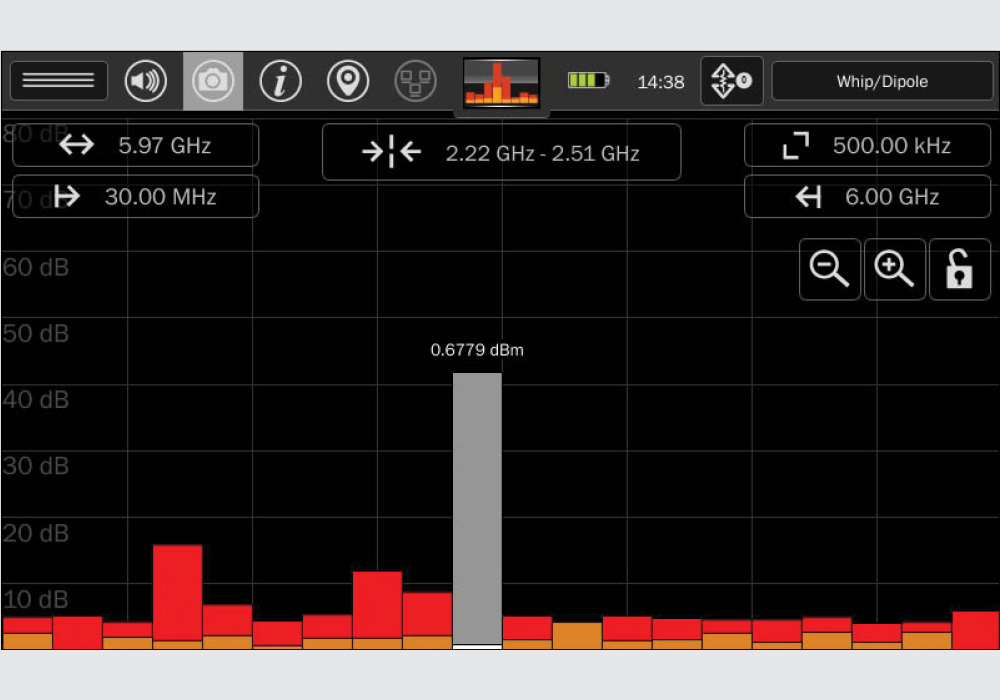

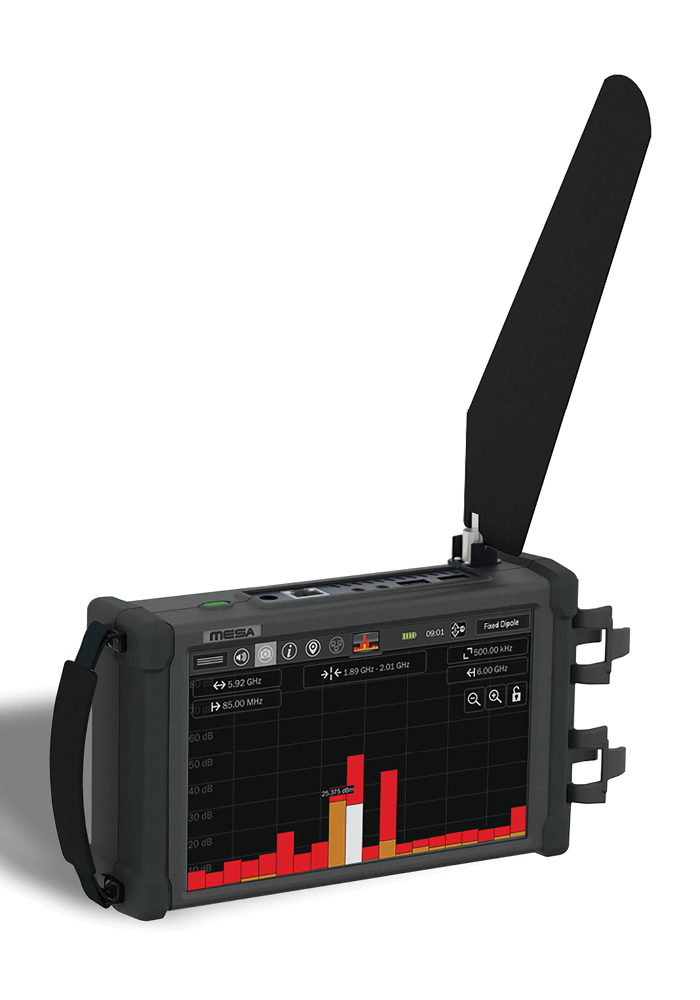

SmartBars™ — ефективний спосіб у зручному графічному форматі швидко і легко виявити та локалізувати радіочастотні сигнали шляхом порівняння зміни їх потужності відносно опорної спектрограми, створеної поза проведенням місця пошуку. Нові сигнали з потужнішою енергетикою відображаються збільшеними шкалами.

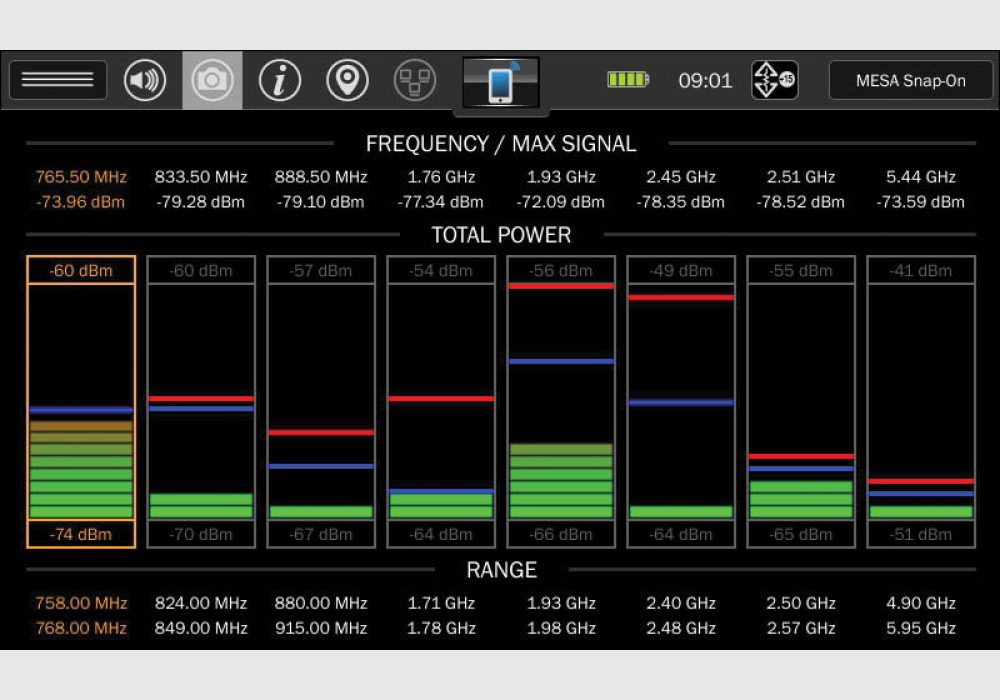

Mobile Bands — аналіз діапазонів мобільного зв’язку дозволяє швидко і легко контролювати рівні зміни потужності радіочастотних сигналів у стандартних діапазонах зв’язку на одному екрані (наприклад, Wi-Fi, GSM тощо).
Wi-Fi & Bluetooth — режими виявлення та ідентифікації Wi-Fi і Bluetooth пристроїв дозволяють отримувати детальну інформацію про Wi-Fi точки доступу та про Bluetooth спарені пристрої, їх ідентифікатори, частотний канал, рівень потужності, що дозволяє відстежувати їх активність і у разі потреби перейти в режим аналізу спектра для відстеження джерела передачі.
Виявлення радіочастотних сигналів, WiFi, Bluetooth®, мобільних телефонів тощо
Виявлення та усунення радіочастотних поміх
Дослідження та розробки в галузі радіотехніки
Розробка бездротових технологій
Хобі та радіоаматорство
Освітні цілі
Обслуговування телекомунікаційних майданчиків
Розслідування випадків неправомірного використання радіочастотного спектра.
