цiна за запитом
Нові можливості покоління G3:
|
Загальні характеристики
- Легка в освоєнні та водночас потужна пошукова система.
- Швидко та надійно виявляє всі види радіочастотних пристроїв негласного зняття інформації в діапазоні до 6 ГГц (12 ГГц). Сюди входять аналогові й цифрові передавачі, що працюють постійно або періодично, транслюють аудіо чи відео, з шифруванням або без нього.
- Виявляє, ідентифікує та дозволяє локалізувати закладні пристрої, які використовують цифрові стандарти GSM, 3G, 4G/LTE, 5G, Bluetooth, Wi-Fi, DECT та інші протоколи в діапазоні до 6 ГГц (12 ГГц).
- Виявляє, ідентифікує та дозволяє локалізувати пристрої Bluetooth Low Energy (зокрема «мітки» типу AirTag та аналоги) у режимі реального часу, паралельно з основним радіочастотним скануванням. Система записує історію активності кожного гаджета і класифікує об’єкти за категоріями: «Всі», «Tags» (мітки) та «Beacons» (навігаційні маяки).
- Виявляє, ідентифікує та дозволяє локалізувати пристрої Wi-Fi у режимі реального часу паралельно з основним скануванням. Система реєструє історію активності кожного пристрою та класифікує їх за категоріями: «Точки доступу», «З’єднані станції (клієнти)» та «Нез’єднані станції». Дозволяє аналізувати взаємодію між пристроями завдяки зручній навігації між пов’язаними вузлами.
- Забезпечує спектральний аналіз та вимірювання рівня сигналу на каналах окремих протоколів для точної локалізації джерела (BLE, Bluetooth, Wi-Fi).
- Виявляє радіочастотні глушники (блокіратори, джамери) в усіх діапазонах, зокрема на частотах мобільного зв’язку (Uplink та Downlink), Глобальної навігаційної супутникової системи (GPS, GLONASS, GALILEO тощо), Wi-Fi/Bluetooth тощо.
- Спектральний аналіз забезпечує надвисоку чутливість і велику дальність виявлення, що в 10–20 разів перевищує показники типових РЧ-детекторів та приймачів ближнього поля.
- Функція маскування фону дозволяє відсіяти безпечні сигнали (телебачення, радіомовлення, базові станції зв’язку, службовий радіозв’язок тощо) та зосередитися на пошуку локальних джерел загрози.
- Цілодобовий моніторинг радіоефіру (24/7) з повною реєстрацією даних (спектральні траси, тривоги, BLE, Wi-Fi). Кількість журналів не обмежена, і кожен із них може містити нескінченну історію подій.
- Швидке налаштування під частотний розподіл країни використання (мобільний зв’язок, діапазони для бездротових пристроїв).
- Гнучкі пошукові режими: «Всі сигнали», «Мобільні/GPS-трекери», «Бездротові/ISM», «Низхідні/Навігація» та «Користувач», а також два додаткові режими дослідження діапазону та сигналу для локалізації.
- Кілька антенних входів та вбудований антенний перемикач забезпечують максимальну чутливість в усьому робочому діапазоні.

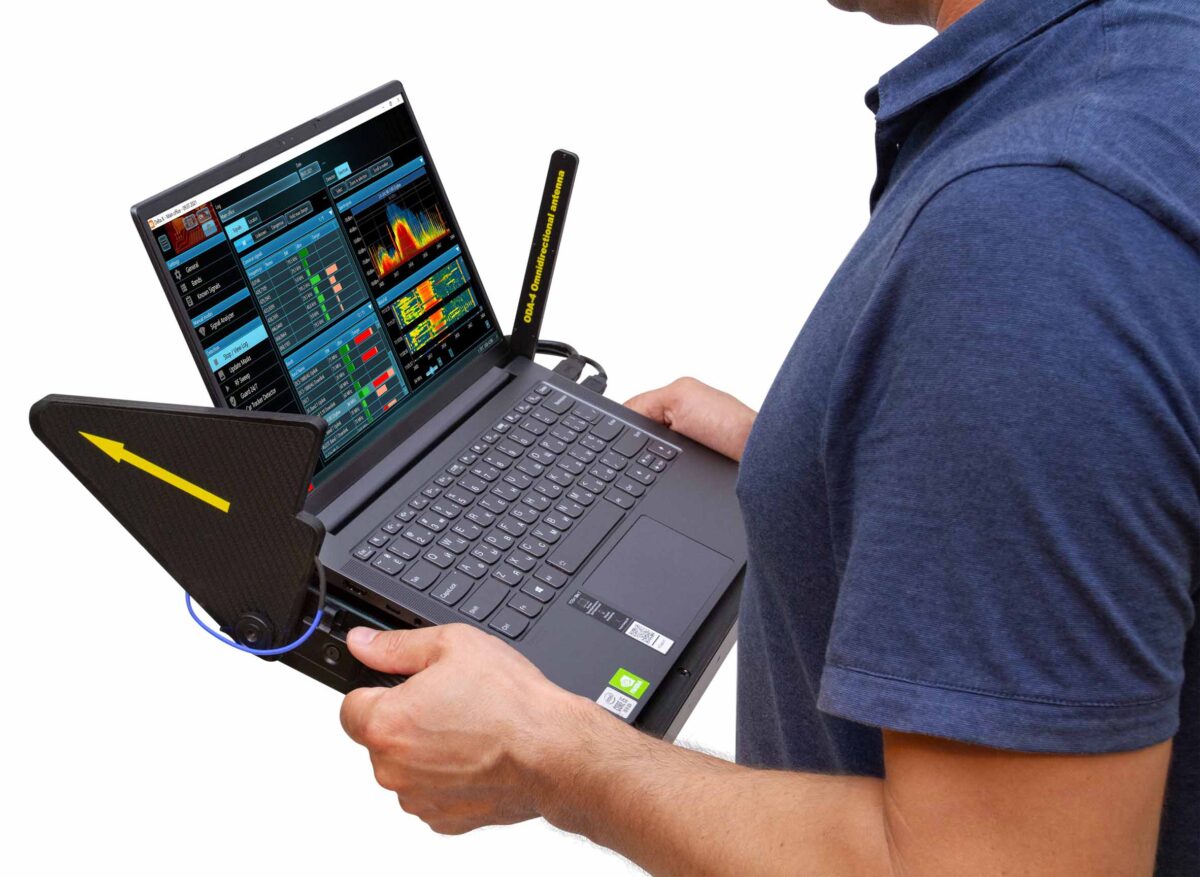

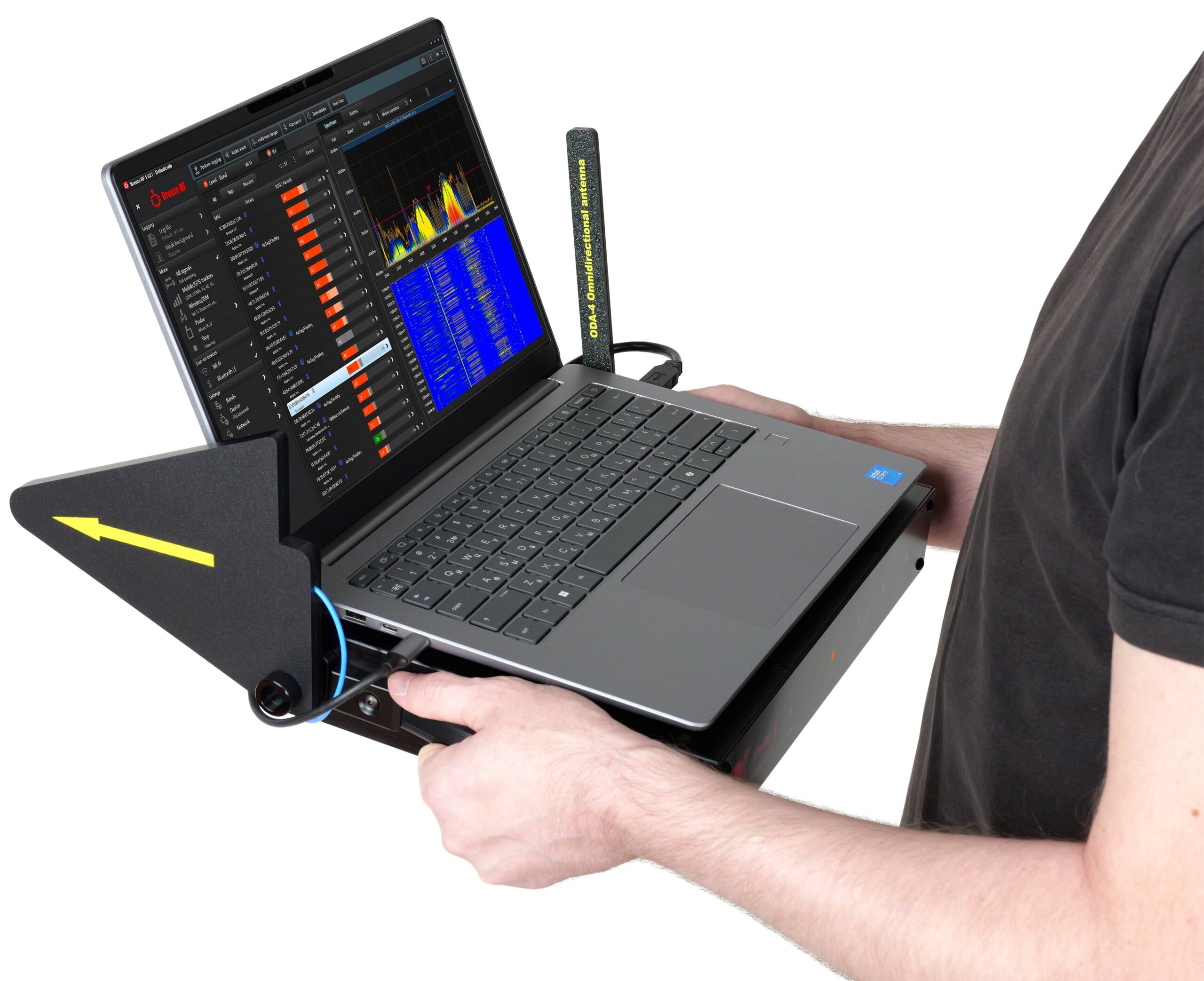

- Ергономічна мобільна конструкція: система працює в парі з ноутбуком або планшетом і живиться безпосередньо від нього. Головний блок оснащений зручною магнітною системою кріплення для гаджета, що забезпечує надійне з’єднання під час переміщення та локалізації джерел.
- Зручність транспортування: бічні ручки використовуються для зручного перенесення, всі антени кріпляться безпосередньо до блока, а захисний кейс уже входить до комплекту постачання.
Інші можливості
- Маркери небезпеки «Threat Marks» наочно відображають виявлені загрози безпосередньо на графіку спектра.
- Функція «Burst Hunt» (Пріоритет коротких сигналів) суттєво покращує фіксацію та візуалізацію короткочасних (імпульсних) сигналів, таких як Wi-Fi, Bluetooth, 5G тощо.
- Функція «Звукова тривога» попереджає користувача про наявність загрози звуковим сигналом, інтенсивність якого змінюється залежно від потужності сигналу.
- Функція «Атенюатор» спрощує локалізацію закладок під час пошуку поблизу потужних легальних передавачів, запобігаючи перевантаженню тракту.
- Функція «Утримання максимальної небезпеки» автоматично фіксує та виводить на екран найбільш небезпечний діапазон або сигнал, миттєво привертаючи увагу оператора до появи нової загрози.
- Функція демодуляції AM/FM дозволяє прослуховувати аналогові сигнали в реальному часі для швидкої аудіоідентифікації джерела.
Унікальні особливості Delta X G3/12:
- Розширений діапазон частот: від 9 кГц до 12 ГГц.
- Універсальний провідний та ІЧ-моніторинг: виявляє несанкціоновану передачу інформації в мережах змінного струму, телефонних лініях, Ethernet-кабелях, сигналізаціях та інших дротових комунікаціях, а також в інфрачервоному діапазоні за допомогою багатофункціонального зонда, що входить до комплекту.
- Професійна точність: створена на базі повноцінного відкаліброваного аналізатора спектра, який забезпечує точні вимірювання фізичних рівнів сигналів в одиницях дБм (dBm).
- Еталонний динамічний діапазон: завдяки 14-розрядному АЦП аналізатора спектра система здатна одночасно фіксувати надслабкі сигнали та працювати поблизу потужних джерел без перевантаження вхідного тракту.

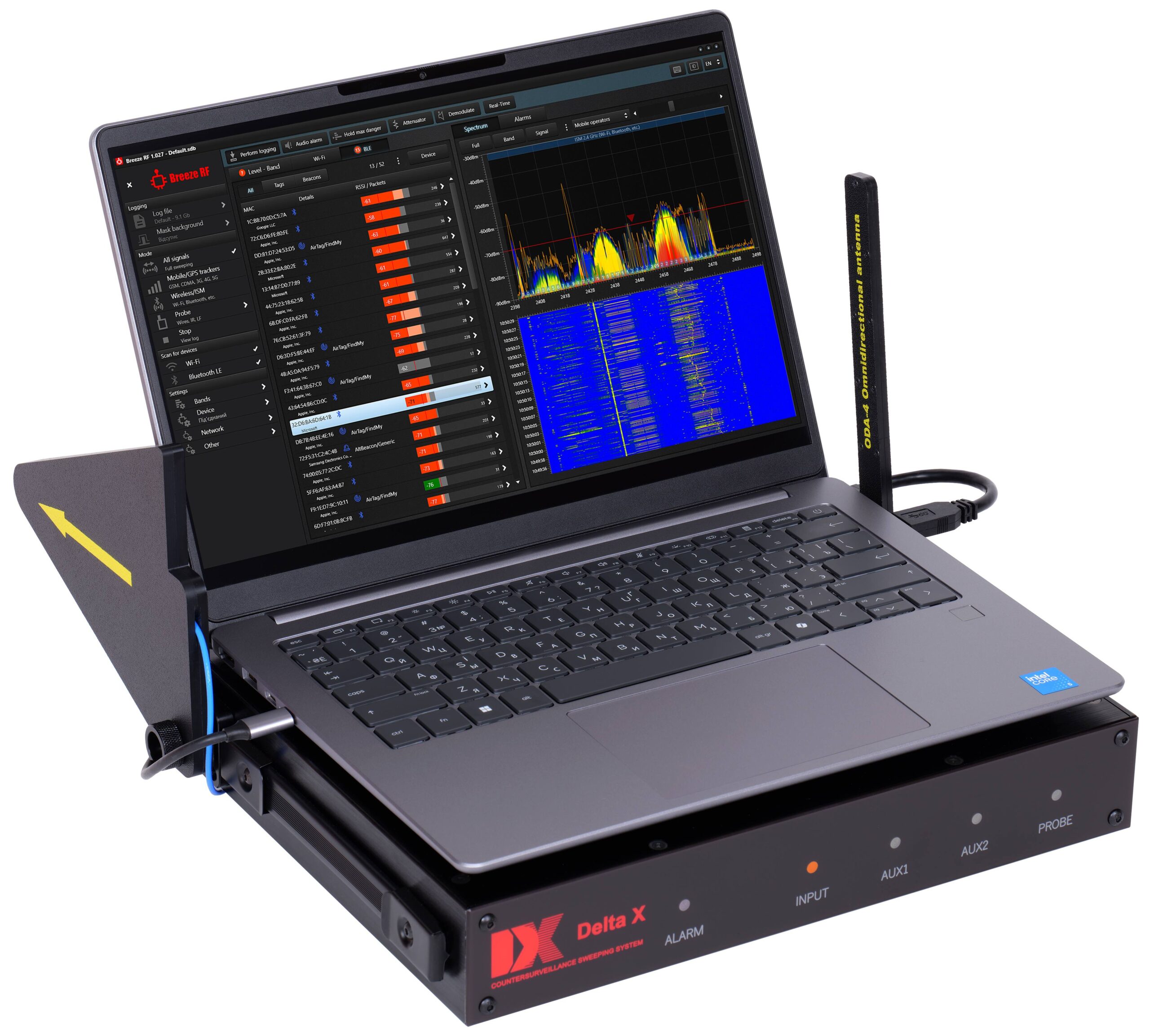

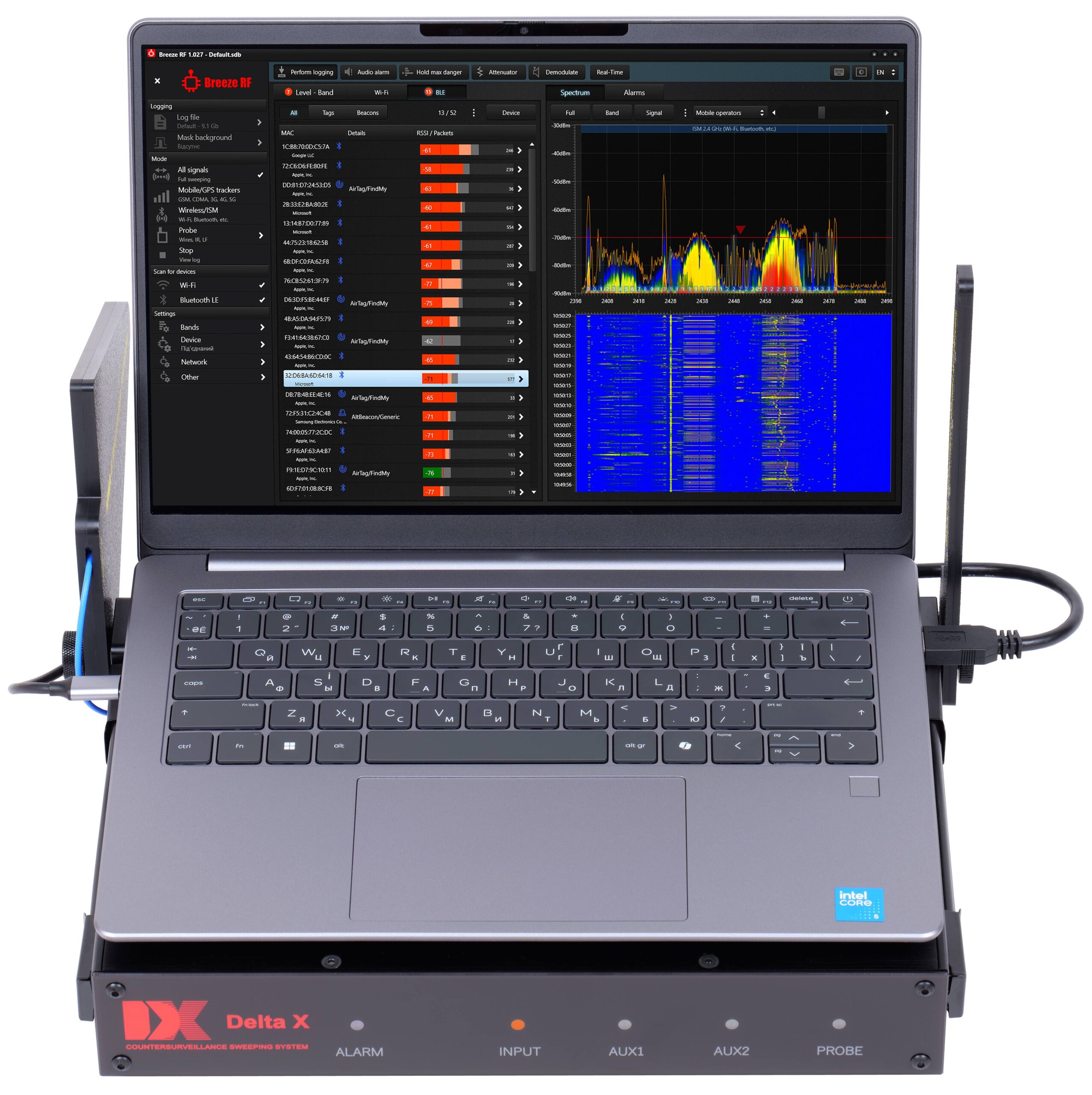

- Апаратна індикація: світлодіодний індикатор тривоги безпосередньо на передній панелі приладу.
- Рекомендований сценарій використання: безкомпромісний пошук та локалізація всіх без винятку типів закладних пристроїв (зокрема низькочастотних дротових та високочастотних понад 6 ГГц)
Специфікація
Спектральний аналіз
| Діапазон частот | 9 кГц – 12000 МГц |
|
Швидкість сканування спектра – з функцією Burst Hunt – без Burst Hunt |
7 ГГц/с 11 ГГц/с |
| Розрядність АЦП | 14 біт |
| Роздільна здатність спектра | 9.8 кГц |
|
Чутливість – стандартне підсилення – високе підсилення |
-85 дБм -95 дБм |
| Динамічний діапазон | 84 дБ |
|
Відображуваний діапазон рівня сигналу – стандартне підсилення – високе підсилення |
-90…-20 дБм -100…-20 дБм (до 0 дБм в «авто») |
| Полоса пропускання реального часу (RTBW) | 27 МГц |
| Пошукові режими (час оновлення) |
· Всі сигнали (~0.9-1.1 с) · Мобільні/GPS-трекери (~0.2 с) · Бездротові/ISM (~0.3 с) · “Низхідні/Навігація” (~0.3 с) · Дослідження діапазону/сигналу (~0.1-0.2 с) |
| Відображувана смуга графіку спектра | Від 1 до 12000 МГц |
| Режим пікової траси | Вимкн., швидко, помірно, повільно, безкінечно |
| Режим «Real-Time» | Так |
Аналіз Wi-Fi
| Діапазон частот | 2400 – 2484 MHz, 5180 – 5885 MHz |
| Сумісність зі стандартами | IEEE 802.11 b/g/n/a/ac/ax (Wi-Fi 6) |
| Середня чутливість | -88 dBm |
| Режими роботи | Пошук всіх пристроїв, аналіз окремого пристрою |
| Класифікація та фільтрація пристроїв | «Точки доступу», «З’єднані станції (клієнти)», «Нез’єднані станції» |
| Основні дані по пристрою | MAC-адреса, виробник, SSID, спосіб автентифікації |
| Статистичні дані по пристрою | Максимальний накопичений рівень, канали, лічильник пакетів по каналах, перше виявлення передачі, останнє виявлення передачі, перше виявлення прийому, останнє виявлення прийому |
| Додаткові дані | Таблиця взаємодіючих пристроїв |
| Дані користувача по пристрою | Коментар, статус «Верифікований», верифікований поріг |
| Сортування | RSSI, перше виявлення, лічильник кадрів |
Аналіз Bluetooth Low Energy (BLE)
| Діапазон частот | 2402 – 2484 MHz |
| Чутливість | -99 dBm |
| Режими роботи | Пошук всіх пристроїв, аналіз окремого пристрою |
| Класифікація та фільтрація пристроїв | «Всі», «Tags» (мітки), «Beacons» (навігаційні маяки) |
| Основні дані по пристрою | MAC-адреса, виробник та додаткові деталі, отримані з пакета оголошення |
| Статистичні дані по пристрою | Максимальний накопичений рівень, лічильник пакетів, перше виявлення, останнє виявлення |
| Додаткові можливості | Виділення ідентичних пристроїв, Таблиця ідентичних пристроїв, Відбір нових екземплярів |
| Дані користувача по пристрою | Коментар, статус «Верифікований», верифікований поріг |
| Сортування | RSSI, перше виявлення, лічильник пакетів |
Загальні параметри
| Конструкція | Портативний блок |
| Платформа | Аналізатор спектра |

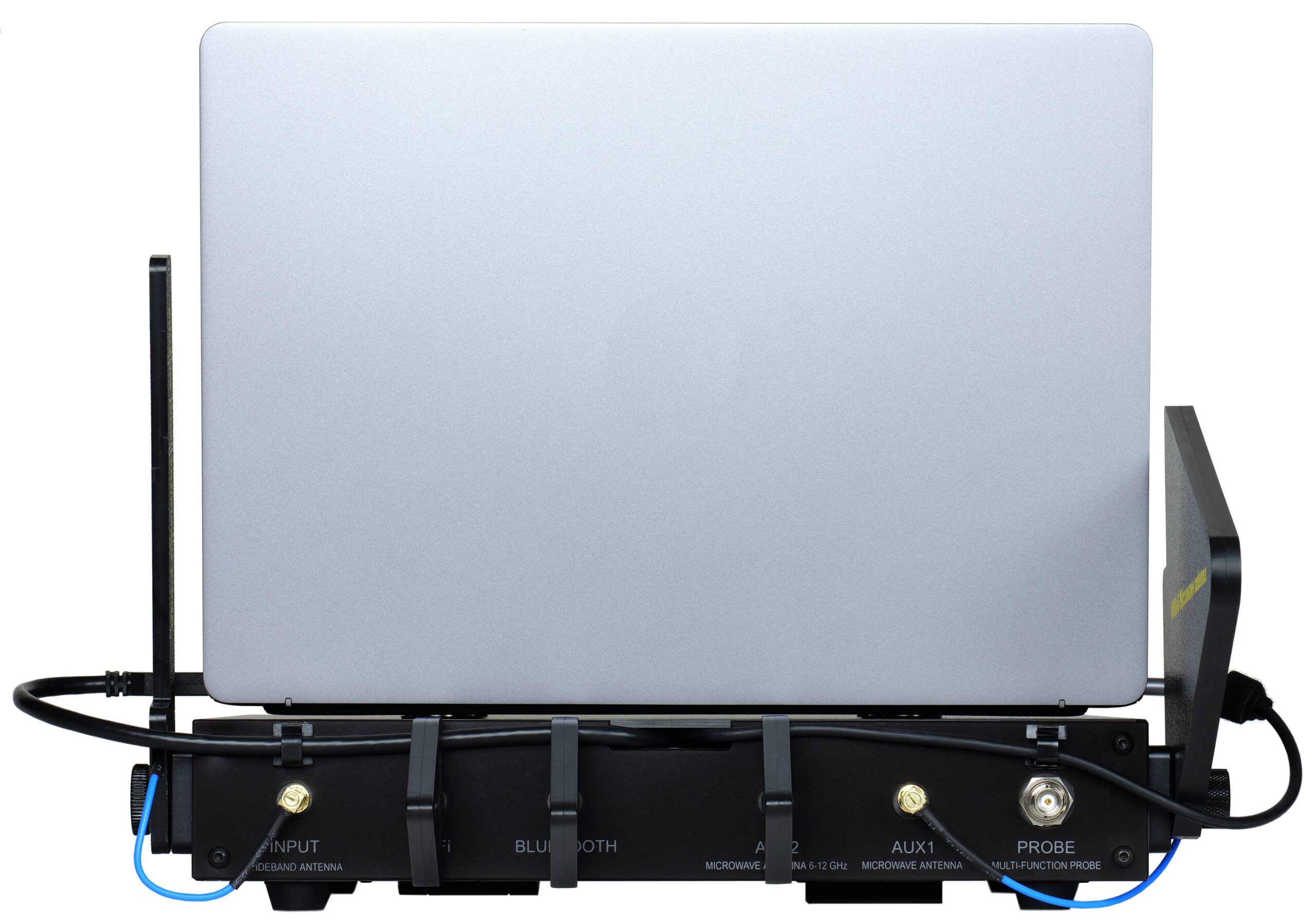

| Антенні входи | INPUT, AUX1, AUX2, BLUETOOTH, Wi-Fi |
| Елементи відображення (панелі) | «Рівень», «Спектр», «Тривоги», «Wi-Fi», «BLE» |
| Демодуляція | AM, FM, CW, USB, LSB зі смугою 2, 5, 15, 50, 100 та 200 кГц |
| Вимоги до ноутбука / планшету |
Діагональ екрану: 12-14” Процесор: Intel Core і3 / AMD Ryzen 3 або вище (рекомендовано Intel Core i5 / AMD Ryzen 5) Не менше 2 портів USB: RAM: 8 Gb або більше SSD: 256 Gb чи більше Операційна система: Windows 11 |
| Живлення | Від USB порту ноутбука / планшету |
| Час автономної роботи | 1-1.5 год |
| Час роботи від електромережі | Необмежений |
| Мова інтерфейсу | Українська, Англійська |
| Діапазон температур | -5°C…+45° |
| Розміри блоку (без антен) | 33.5 x 26 x 6 см |
| Розміри в упаковці | 50 х 40 х 20 см |
| Вага головного блоку з антенами (без комп’ютеру) | 3.5 кг |
| Вага в упаковці | 10.5 кг |
Переваги
Широкий набір пошукових режимів
- У режимі «Всі сигнали» система аналізує спектр у всьому доступному діапазоні частот та фіксує радіовипромінювання будь-яких типів.
- У режимі «Мобільні/GPS-трекери» система зосереджується на виявленні стільникових пристроїв усіх поколінь (GSM, 3G, 4G/LTE та 5G), зокрема GPS-маяків, які встановлюються на транспортні засоби для відстеження координат та передають дані через мобільний ефір.
- У режимі «Бездротові/ISM» Delta X оперативно виявляє сигнали Wi-Fi, Bluetooth, ZigBee, DECT, LoRa та інші радіочастотні засоби
- У режимі «Низхідні/Навігація» система сканує низхідні канали базових станцій мобільного зв’язку (Downlink) та діапазони Глобальних навігаційних супутникових систем (GNSS: GPS, GLONASS, GALILEO тощо).
Виявлення пристроїв Wi-Fi
- Комплексне виявлення: Пошук точок доступу та клієнтських пристроїв у режимі реального часу паралельно з основним радіочастотним скануванням.
- Інтелектуальний аналіз:
- Класифікація об’єктів: «Точки доступу», «З’єднані станції (клієнти)» та «Нез’єднані станції».
- Аналіз взаємодій між пристроями зі зручною навігацією між пов’язаними вузлами.
- Глибока деталізація: Вичерпні дані по кожному джерелу: MAC-адреса, виробник, SSID, канали, кількість кадрів (фреймів) та часові мітки.
- Контроль рівнів сигналу: Візуалізація поточного, пікового та максимального накопиченого рівня RSSI для оцінки відстані до джерела та його фізичного пошуку.
- Додатковий спектральний аналіз каналу: система дозволяє швидко перейти до аналізу окремого каналу Wi-Fi для пришвидшення локалізації
- Візуалізація на спектрі дозволяє суміщати спектральну картинку з піктограмами пристроїв
- Тривалий моніторинг: Запис повної історії активності для кожного пристрою з візуалізацією на графіку тривог.
- Швидка локалізація: Спеціальний режим аналізу окремого пристрою для його точного фізичного пошуку.
- Система сповіщень: Налаштування індивідуальних порогів тривоги та окрема звукова індикація.
- Зручне керування базою:
- Створення «білого списку» для верифікованих пристроїв
- Можливість додавання текстових коментарів безпосередньо в таблиці результатів.
- Фільтрація та сортування результатів.
- Апаратна оптимізація: Зовнішня направлена антена суттєво прискорює фізичний пошук джерела сигналу
Виявлення пристроїв Bluetooth Low Energy (BLE)
- Комплексне виявлення: Пошук пристроїв BLE у режимі реального часу паралельно з основним радіочастотним скануванням.
- Інтелектуальна ідентифікація:
- Класифікація об’єктів за категоріями: «Всі», «Tags» (мітки) та «Beacons» (навігаційні маяки).
- Унікальні функції: «Виявлення ідентичних пристроїв» та «Нові екземпляри» дозволяють локалізувати пристрій навіть в умовах постійної динамічної зміни MAC-адреси та корисного навантаження а також відслідковувати історію на довгих проміжках часу
- Глибока деталізація: Повна інформація по кожному джерелу: поточна MAC-адреса, виробник, кількість кадрів (фреймів), точні часові мітки та корисне навантаження (payload).
- Контроль рівнів сигналу: Візуалізація поточного, пікового та максимального накопиченого рівня RSSI для оцінки наближення до джерела.
- Додатковий спектральний аналіз каналів: дозволяє виявляти та локалізувати пристрої які не визначаються шляхом сканування пакетів Advertising (пристрої BLE у з’єднаному стані, пристрої Bluetooth Classic)
- Візуалізація на спектрі дозволяє суміщати спектральну картинку з піктограмами пристроїв
- Тривалий моніторинг: Запис детальної історії активності кожного пристрою з відображенням на графіку тривог
- Швидка локалізація: Спеціальний режим аналізу конкретного пристрою для його точного фізичного пошуку на об’єкті.
- Система сповіщень: Гнучке налаштування порогів тривоги та окрема звукова індикація при появі підозрілих BLE-сигналів.
- Зручне керування базою:
- Формування «Білого списку» для довірених пристроїв.
- Система фільтрації, сортування та можливість додавання текстових коментарів до будь-якого знайденого об’єкта.
- Апаратна оптимізація: Зовнішня направлена антена суттєво прискорює фізичний пошук джерела сигналу
Унікальна система діапазонів
- Наочна індикація ефіру: відображення поточної радіочастотної обстановки виконується за допомогою графічних шкал рівня, кожна з яких відповідає за свій частотний діапазон.
- Автоматична сегментація: за замовчуванням весь частотний проміжок розбитий на кілька базових піддіапазонів, до яких додається набір мобільних та бездротових каналів відповідно до регіонального плану розподілу частот.
- Регіональна адаптація: таблиця діапазонів швидко й легко налаштовується під частотний розподіл країни, де безпосередньо проводяться пошукові роботи.
- Гнучке редагування: користувач може самостійно редагувати існуючі або додавати нові діапазони (зокрема нові частоти 4G/LTE та 5G) у разі зміни локального частотного плану.
- Індивідуальні пороги чутливості: для кожного діапазону можна задати власний поріг спрацьовування, що дозволяє гнучко регулювати чутливість системи та дальність виявлення загроз.
- Вичерпна інформативність: по кожному діапазону в реальному часі відображаються його назва, межі частот, поточний, піковий та максимальний зареєстровані рівні, поточний поріг, кількість виявлених небезпечних сигналів та частота найбільш критичної загрози. За умови активації функції «Виявляти РЧ глушники», на шкалу також виводиться рівень навмисної завади.
- Колірна індикація тривоги: у разі перевищення встановленого порогу чутливості шкала рівня відповідного діапазону миттєво змінює свій колір на червоний.
- Журналювання подій: повна історія тривог по кожному з діапазонів автоматично зберігається в базі даних журналу і може бути детально проаналізована на графіках активності.
- Оперативна локалізація: оператор має можливість в один клік перейти до поглибленого дослідження конкретного діапазону, щоб переглянути детальний список сигналів та розпочати фізичний пошук і локалізацію передавача.
Сигнали
- Автоматичне розпізнавання: сигнали миттєво ідентифікуються безпосередньо в спектральних трасах, автоматично заносяться до загального списку та безперервно оновлюються в реальному часі.
- Інтерактивний список: повний перелік виявлених сигналів доступний для детального аналізу у спеціалізованому режимі дослідження обраного діапазону.
- Повна технічна інформація: по кожному сигналу оператор бачить точну частоту, смугу пропускання, номер каналу, а також поточний, піковий та максимальний зареєстрований рівень потужності.
- Логування та графічний аналіз: історія тривог і динаміка активності по кожному окремому сигналу автоматично фіксується в журналі подій та може бути детально вивчена на часовому графіку.
- Цільова локалізація: користувач може в будь-який момент перейти до поглибленого дослідження конкретного сигналу для його детального аналізу та точного визначення місця розташування передавача.
Маскування фону
- Фільтрація зовнішнього середовища: команда «Маскувати фон» дозволяє зафіксувати та занести до бази безпечних джерел зовнішні радіосигнали (телебачення, радіомовлення, ретранслятори мобільного зв’язку тощо). Це дає змогу оператору зосередитися виключно на пошуку локальних передавачів, розташованих усередині об’єкта.
- Принцип спектральної маски: зовнішні завади ігноруються на основі точного контуру спектральної маски. Це повністю унеможливлює пропуск підозрілих джерел, навіть якщо частоти їхнього випромінювання збігаються з діючими каналами теле- чи радіомовлення.
- Цільове застосування: процедура маскування є обов’язковою та необхідною лише для загального режиму пошуку «Всі сигнали».
- Вибіркова фільтрація: маскуванню підлягають лише ті сигнали, що розташовані поза межами стандартних мобільних та бездротових діапазонів.
- Гнучке налаштування часу: тривалість процедури вимірювання фону та накопичення трас вибирається оператором.
- Багатоточкове вимірювання: для підвищення точності сканування фону аналіз ефіру можна послідовно проводити в кількох різних точках за межами зони контролю.
- Регулювання чутливості: зміщення спектральної маски (загальний рівень допуску та чутливості до появи нових сигналів) гнучко регулюється за допомогою встановлення порогу.
Поріг та індикація тривоги
- Індивідуальне налаштування: кожен частотний діапазон має власний поріг чутливості, який гнучко задається користувачем під конкретні умови завадової обстановки.
- Миттєва візуалізація: колір графічної шкали діапазону автоматично змінюється на червоний у разі перевищення встановленого порогу потужності.
- Автоматична фіксація: будь-які сигнали, рівень яких перетинає межу порогу, миттєво розпізнаються системою як потенційні загрози та вносяться до бази даних.
- Акустичний пошук джерела: функція «Звукова тривога» вчасно попереджає оператора про небезпеку. Інтенсивність та частота звукового тону динамічно наростають у міру збільшення рівня сигналу, що значно полегшує локалізацію передавача методом наближення.
- Графічна ретроспектива: система автоматично веде хронологію подій для кожного діапазону та сигналу, зберігаючи повну історію тривог із можливістю її виведення на часовий графік.
- Гнучкий аналіз журналу: оператор може переглядати та аналізувати графік тривог за будь-який обраний проміжок часу та з необхідним ступенем деталізації (від хвилин до діб).
Відображення спектра
- Багатошаровий графік: одночасне виведення спектральних трас «Поточна» (живий ефір), «Пікова» (максимальні значення) та лінії «Поріг» для наочного моніторингу обстановки.
- Режим «Постійність» (Persistence): накопичення та колірна індикація частоти появи сигналів, що дозволяє візуально розділити постійні завади та короткочасні імпульсні випромінювання.
- Інтерактивні маркери на графіку спектра:
- «ThreatMarks» – автоматичне маркування та підсвічування виявлених небезпечних сигналів
- «Канали» – підсвічування смуги та рівня на каналах бездротових стандартів
- «Пристрої» – відображення піктограм пристроїв BLE або Wi-Fi відповідно до їх каналу та рівня сигналу
- Функція «Водоспад» (Waterfall): тривимірне відображення історії спектра в часі, де потужність сигналу кодується кольором, що спрощує фіксацію періодичних або рухомих джерел.
- Зручна навігація: інтуїтивний скролінг (прокручування) та плавне масштабування графіка спектра для детального вивчення зацікавлених ділянок.
- Оптимізація під сенсорні екрани: повноцінна підтримка жестів керування (Touch Screen) для комфортної роботи на планшетах та польових ноутбуках.
- Фоновий моніторинг при масштабуванні: можливість детально збільшити будь-яку окрему ділянку спектра без зупинки фонового пошуку та аналізу загроз в усьому робочому діапазоні системи.
- Швидка зміна масштабу екрана: кнопки миттєвого вибору смуги відображення:
- «Весь» — виведення повного робочого діапазону приладу;
- «Діапазон» — фокусування на обраному частотному діапазоні;
- «Сигнал» — максимальне наближення для дослідження конкретного сигналу.
Комплект постачання
| 1. | Головний блок | 1 |

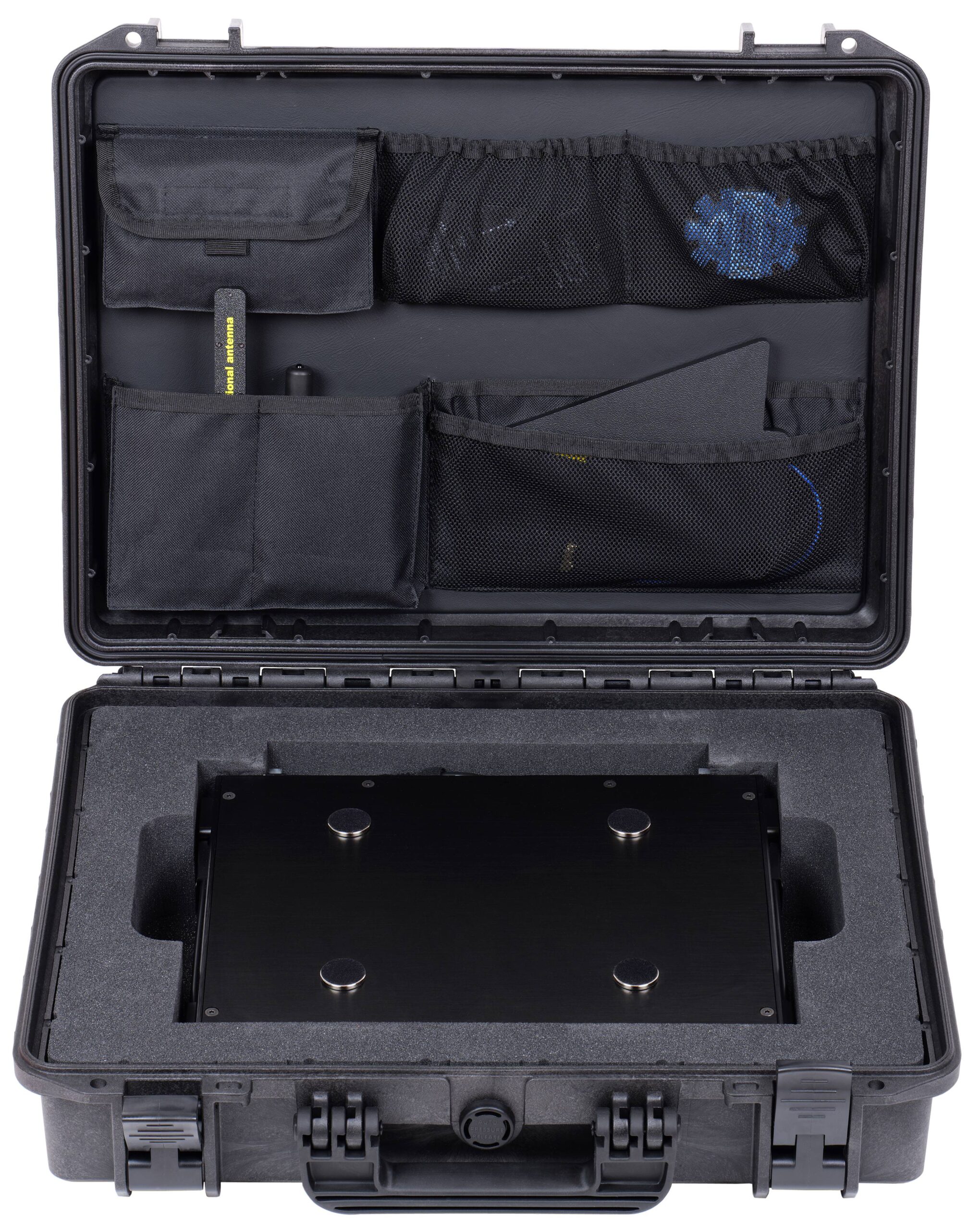

| 2. | Кейс транспортувальний | 1 |

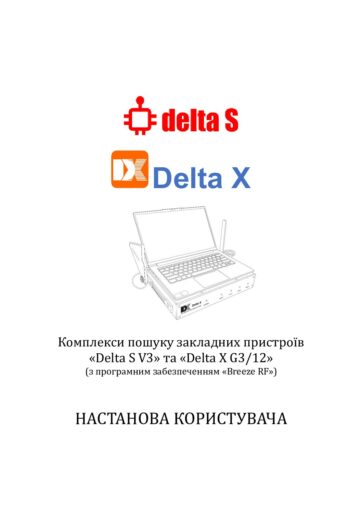

| 3. | USB-носій з програмою інсталяції та інструкцією з використання | 1 |
| 4. | Широкодіапазонна антена ODA-4 | 1 |
| 5. | НВЧ антенна MWA-6 | 1 |
| 6. | НВЧ антенна LPDA-12 | 3 |
| 7. | Магнітна наклейка для ноутбука або планшета | 4 |
| 8. | Адаптер USB-C–USB 3.1 | 1 |
| 9. | Багатофункціональний зонд з комплектом кабелів | 1 |
